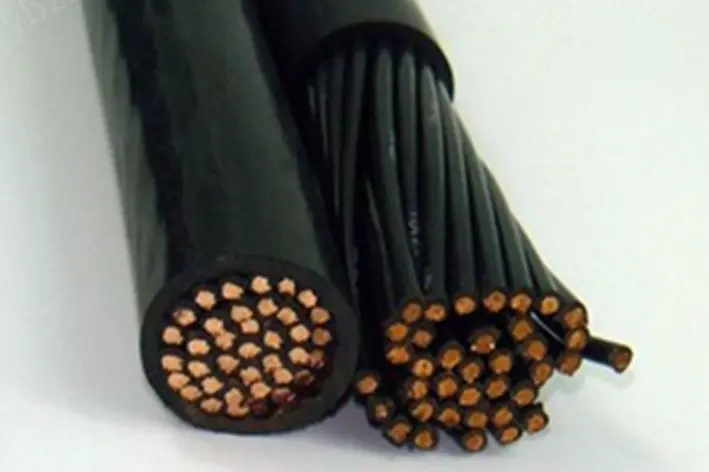

Ak chcete získať priame výrobné ceny KVVR Control Soft Cable 450/750V, môžete kontaktovať Tianjin Beida. Sme profesionálny výrobca s viac ako 30-ročnými skúsenosťami.
Priemyselná automatizácia: Používa sa v zariadeniach vyžadujúcich časté ohýbanie a krútenie, ako sú robotické ramená, CNC obrábacie stroje a automatizované výrobné linky na prenos riadiacich signálov a pomocnej energie.
Inteligentné budovy: Systémy automatizácie budov (BA), prepojovacie senzory, akčné členy a ovládacie skrine, používané na prenos signálu v klimatizačných, osvetlených a bezpečnostných systémoch.
Prístrojové vybavenie: Precízny prenos signálu v laboratóriách a testovacích zariadeniach, ponúka nízky útlm a schopnosti proti rušeniu, s flexibilným zapojením.
Mobilné zariadenia: Riadiace obvody pre zariadenia, ktoré sa pohybujú spolu so zariadením, ako je scénické osvetlenie a zvukové systémy a lekárske vybavenie (napr. CT skenery, operačné stoly).
Ostatné: Riadiace a signálne obvody v baníctve, železničnej doprave a námorných aplikáciách (ZC-KVVR je k dispozícii pre aplikácie spomaľujúce horenie).

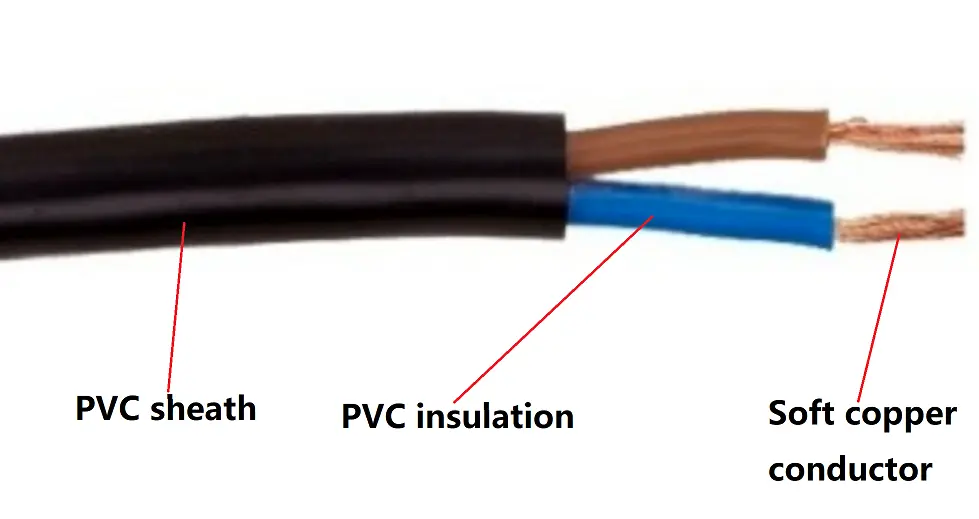

Vodič: Medený vodič, kruhový alebo tvarovaný, trieda 5 podľa GB/T 3956, IEC 60228
Izolácia: Hrúbka izolácie, vlastnosti materiálu musia byť podľa GB/T 9330.

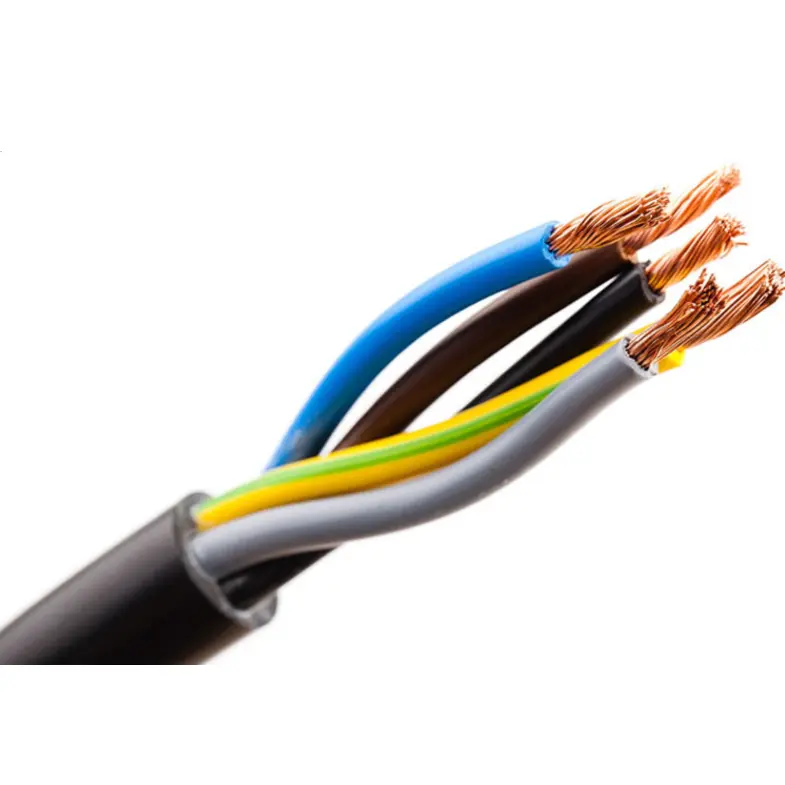

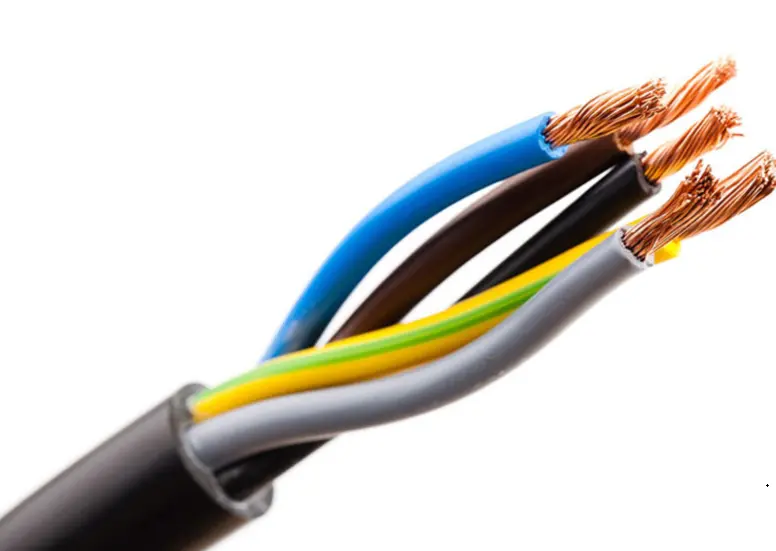

Farba jadra: 2 jadrá: modrá, hnedá alebo čierna
3 jadrá: zelená/žltá, modrá, hnedá alebo modrá, čierna, hnedá
4 jadrá: zelená/žltá, modrá, čierna, hnedá alebo modrá, čierna, hnedá, šedá
5 jadier: zelená/žltá, modrá, čierna, hnedá, šedá alebo modrá, čierna, hnedá, šedá, čierna
Nad 5 čísel: čierne jadrá s bielym číslom
Vonkajší plášť: Hrúbka plášťa, vlastnosti materiálu musia byť podľa GB/T 9330.
Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.
Menovité napätie: 450/750 V
Skúšobné napätie: Skúšobné napätie napájacej frekvencie musí byť 3 kV, skúšané 5 minút bez poruchy.
Maximálna prevádzková teplota vodiča: 70 ºC
Teplota skratu: +160 ºC
Odolnosť vodiča: Spĺňa požiadavky medených vodičov triedy 5 v norme GB/T 3956-2008.
Nehorľavý výkon: Podľa požiadaviek zákazníka môže spĺňať požiadavky triedy A, B a C.
Testovacie metódy sú v súlade s IEC 60332 alebo GB/T 18380.
|
Položka |
KVVR (flexibilný riadiaci kábel) |
KVV (Rigid Core Control Cable) |
RVV (flexibilný napájací kábel) |
|
Význam modelu |
K - Ovládací kábel V - Izolácia PVC V - PVC plášť R - Flexibilná štruktúra |
K - Ovládací kábel V - Izolácia PVC V - PVC plášť Žiadna R - tuhá štruktúra |
R - Flexibilná štruktúra V - Izolácia PVC V - PVC plášť |
|
Štandard prevedenia |
GB/T 9330 |
GB/T 9330 |
GB/T 5023 |
|
Menovité napätie |
450/750V |
450/750V |
300/500V |
|
Štruktúra vodiča |
Splietané jemné medené drôty (flexibilné jadro) |
Jeden hrubý medený drôt (pevné jadro) |
Splietané jemné medené drôty (flexibilné jadro) |
|
Požiadavky na polomer ohybu |
Mobilná inštalácia: ≥6-násobok vonkajšieho priemeru; Pevná inštalácia: ≥10-násobok vonkajšieho priemeru |
Pevná inštalácia: ≥12-násobok vonkajšieho priemeru; Nevhodné pre mobilné ohýbanie |
Mobilná inštalácia: ≥6-násobok vonkajšieho priemeru; Pevná inštalácia: ≥10-násobok vonkajšieho priemeru |
|
Maximálna dlhodobá prevádzková teplota |
≤70℃ |
≤70℃ |
≤70℃ |
|
Základné charakteristiky |
Mäkké a ľahko ohýbateľné, odolné voči oleju a opotrebovaniu, vhodné na časté pohyby |
Stabilná konštrukcia, silná pevnosť v ťahu, vhodná na pevnú inštaláciu |
Mäkké a ľahko zapojiteľné, silná prúdová nosnosť, používa sa na napájanie |
|
Základné rozdiely |
Ovládací kábel + flexibilné jadro, vhodné pre scenáre mobilného ovládania |
Ovládací kábel + pevné jadro, vhodné pre scenáre s pevným ovládaním |
Napájací kábel + flexibilné jadro, len na napájanie, nevhodné na viacžilový prenos riadiaceho signálu |
|
Typické scenáre aplikácie |
1. Zariadenia priemyselnej automatizácie (roboty, CNC obrábacie stroje) 2. Mobilné riadiace obvody (osvetlenie javiska, lekárske vybavenie) 3. Pripojenie snímačov/akčných členov automatizácie budov |
1. Vnútorná elektroinštalácia silových rozvodných skríň 2. Pevné obvody riadiacich signálov (rozvádzače výrobnej linky, stavebné nízkonapäťové šachty) 3. Diaľkové pevné riadiace vedenia |
1. Napájacie káble pre domáce spotrebiče 2. Napájanie pre malé zariadenia (sledovacie kamery, kontrola prístupu) 3. Dočasné napájacie káble |
Podrobnosti o balení:
Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.
Prístav: Tianjin Port
Dodanie: po mori, letecky, expresne.
