Fotovoltaický kábel s certifikáciou Beida TUV prekonáva vonkajšie environmentálne výzvy. Využitím vysoko čistej pocínovanej bezkyslíkatej medi a špeciálneho procesu splietania sa môže pochváliť nízkym odporom a vynikajúcou ťažnosťou, čo účinne znižuje nestabilitu prenosu energie a kolísanie prúdu. Izolácia a plášť sú vyrobené z ožiareného zosieťovaného polytetrafluóretylénu (PTFE), v súlade s medzinárodnými normami, ako sú IEC 62930 a EN 50618. Odolá extrémnym teplotným rozdielom od -40 °C do 120 °C a zároveň vykazuje silnú odolnosť voči vysokým teplotám, poškodeniu a kyselinovej a alkalickej korózii. Po testoch starnutia lampy jej miera zachovania pevnosti v ťahu spĺňa normy, čo jej umožňuje vydržať prísne monitorovanie klímy v púštiach, oblastiach vysokého a nízkeho napätia a pobrežných oblastiach.
Pre splnenie požiadaviek na vysoký mechanický výkon sú káble vybavené dvojvrstvovou izoláciou a dizajnom ochrannej konštrukcie, pričom niektoré modely sú vybavené pancierovaním z oceľovej pásky. Vyznačujú sa vynikajúcou odolnosťou voči tlaku a nárazom, vďaka čomu sú vhodné pre rôzne spôsoby kladenia, ako je priame zakopanie, nadzemná inštalácia a inštalácia potrubí, čím účinne zabraňujú poškodeniu konštrukcie a zamoreniu hlodavcami. Všetky produkty prešli testovaním spomaľovača horenia a spĺňajú príslušné bezpečnostné normy. Produkujú nízku dymivosť a spaľovanie bez halogénov, čím účinne zabraňujú šíreniu požiaru a poskytujú robustnú bezpečnostnú bariéru pre fotovoltaické systémy.

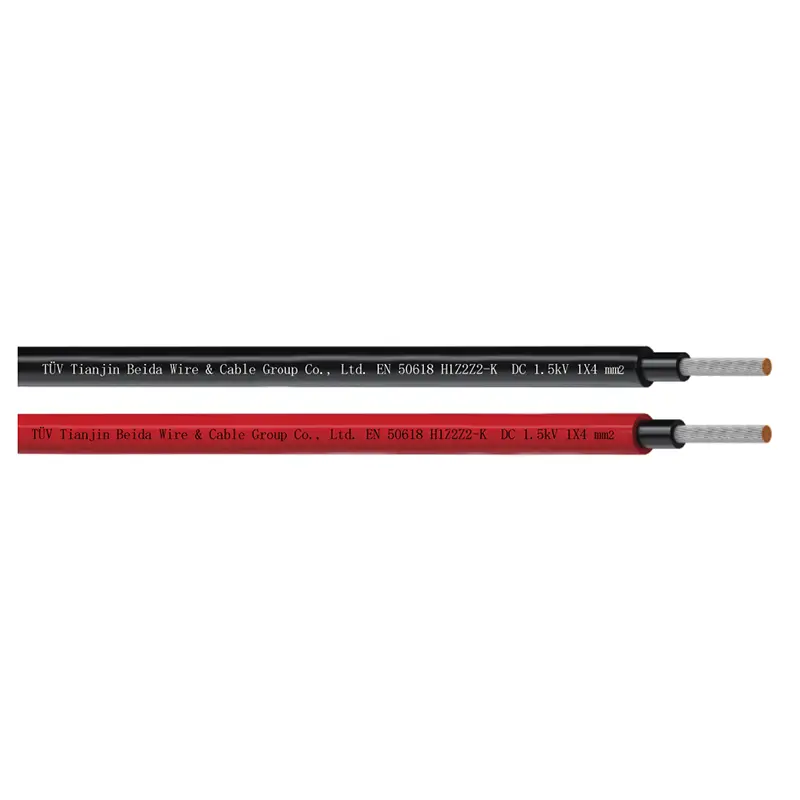

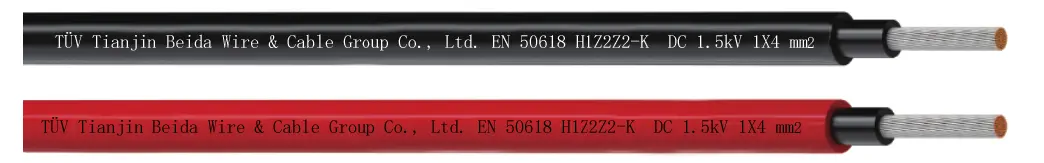

● EN 50618 (H1Z2Z2-K) ;
● PV-1F podľa 2PfG 1169/08.2007

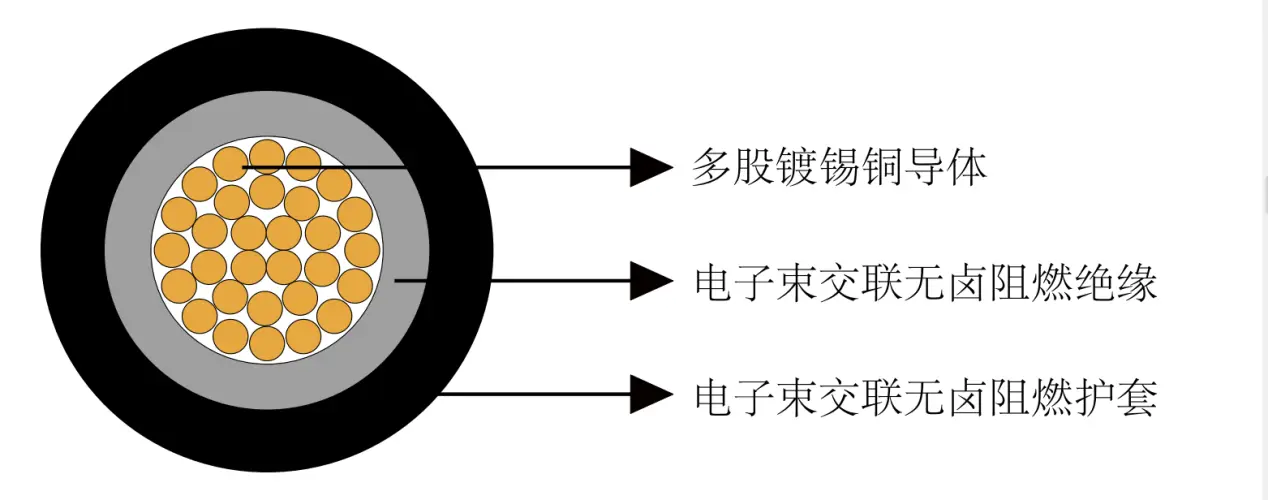

● Vodič: Splietaný pocínovaný medený vodič podľa DIN VDE 0295 a IEC 60228 Trieda 5
● Izolácia: Zosieťovaná elektrónovým lúčom, bezhalogénová a spomaľujúca horenie, čierna
● Plášť: zosieťovaný elektrónovým lúčom, LSZH a zmes spomaľujúca horenie, čierna a červená.
● Menovité napätie Uo/U: 1/1 kV AC; 1,5/1,5 kV DC; Maximálne povolené jednosmerné napätie: 1,8 kV DC (vodič/vodič, neuzemnený systém, obvod nie je zaťažený.
●Teplota okolia:-40℃~+90℃
●Maximálna teplota na vodiči: 120 ℃ (20 000 h) podľa IEC/EN 60216-1, teplota skratu: 250 ℃/5 s
●Test tepelnej odolnosti: Podľa EN60216-2 (teplotný index + 120 ℃)
●Odolnosť voči vlhku a teplu:Podľa EN 50618, Tabuľka 2 s vlhkosťou 85 % (test podľa EN 60068-2-78)
●Minimálny polomer ohybu: 4XOD (pevné), 5XOD (ohýbanie)
● Pevnosť v ťahu a predĺženie izolácie a plášťa: Spĺňa požiadavky EN 50618 a 2PfG 1169
● Predpokladaná doba používania: 25 rokov
● Ovalita: ≤ 15 %
● Požiarna odolnosť podľa EN50265-2-1,IEC 60332-1, Nízka emisia dymu podľa EN 61034-2 (Priepustnosť svetla ≥60 %), Bez halogénu podľa EN 50525-1, Príloha B.
„Nízka korozívnosť plynov podľa EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Počet jadier X nominálne Prierez |
č. Stranding |
Menovitý priemer vodiča |
Nominálna hrúbka izolácie |
Nominálna hrúbka plášťa |
Menovitý celkový priemer |
Nominálny Hmotnosť |
|
č.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Počet jadier X nominálne Prierez |
č. Stranding |
Menovitý priemer vodiča |
Nominálna hrúbka izolácie |
Nominálna hrúbka plášťa |
Menovitý celkový priemer |
Nominálny Hmotnosť |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1 × 2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Odpor vodiča a prúdová zaťažiteľnosť pri 20 ℃
|
Prierez |
Maximálny odpor vodiča pri 20 ℃ |
Maximálny izolačný odpor pri 20 ℃ |
Maximálny izolačný odpor pri 90 ℃ |
Aktuálna nosnosť |
||
|
Jediný kábel voľne vo vzduchu |
Jeden kábel na povrchoch |
2 naložené káble susediace na povrchoch |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Koeficient premeny teploty prúdovej únosnosti
|
Teplota okolia C |
Konverzný faktor |
|
Až 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Reduction factor for accumulation according to IEC 60364-5-52,Table B.52-17
