Rozdiel medzi vysokonapäťovými a nízkonapäťovými silovými káblami.

Hlavný rozdiel medzistrednom napätíanízkonapäťové napájacie káblesa točí okolo ich menovitých úrovní napätia, čo vedie k úplným rozdielom v konštrukčnom dizajne, materiálových normách, inštalačných požiadavkách a aplikačných scenároch.  Sú prispôsobené rôznym úrovniam distribúcie energetického systému; káble nízkeho napätia sa primárne používajú na koncové rozvody (domácnosť/dielňa/zariadenie), zatiaľ čo káble stredného napätia sa používajú najmä na prenosové vedenia stredného napätia v mestách/fabrikách.

Analýza kľúčových detailov (základné dôvody základných rozdielov)

1. Menovité napätie a dizajn izolácie: "Exkluzívne špecifikácie" pre stredné napätie

Nízkonapäťové káble sú dimenzované na 0,6/1 kV, čo predstavuje menovité napätie vodič-zem/fáza-fáza 0,6 kV a medzifázové menovité napätie 1 kV (bežne používané 380 V/220 V spadá do tohto rozsahu). Izolácia musí spĺňať iba základné požiadavky na napäťový odpor a je relatívne tenká. Strednonapäťové káble majú zvyčajne menovité napätie 8,7/10 kV, čo predstavuje fázové napätie 8,7 kV a sieťové napätie 10 kV. Vplyvom vysokého napätia môže na povrchu vodiča ľahko vzniknúť korónový výboj (ionizácia vzduchu pod vysokým napätím), ktorý môže narušiť izoláciu. Preto je potrebné dvojvrstvové tienenie:

Hlavné tienenie (tienenie vodiča): Omotané okolo vonkajšej strany vodiča, aby sa eliminovalo skreslenie elektrického poľa na povrchu vodiča a zabránilo sa korónovému výboju;

Izolačné tienenie: Omotané okolo vonkajšej strany hlavnej izolácie, aby sa vyrovnalo elektrické pole a zabránilo sa čiastočnému vybitiu;

Ďalej doplnená o kovový plášť (hliníkový plášť/medený plášť) na ďalšie tienenie elektrického poľa a zabránenie izolácie pred vlhkosťou. Toto je najzásadnejší konštrukčný rozdiel medzi strednonapäťovými a nízkonapäťovými káblami (nízkonapäťové káble tento dizajn nemajú).

2. Počet jadier a distribučná logika: Hierarchické rozdelenie energetického systému

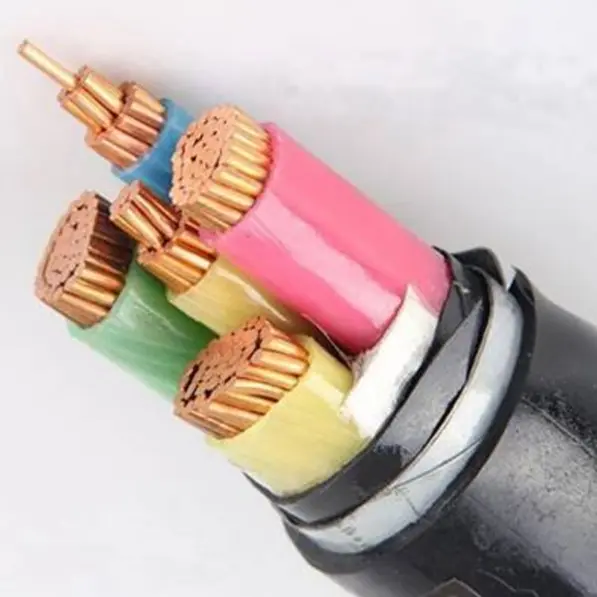

Nízkonapäťové káble majú hlavne 4 alebo 5 žíl, pretože nízkonapäťová distribúcia využíva trojfázový štvorvodičový/päťvodičový systém, ktorý vyžaduje neutrálny vodič (N) pre jednofázové napájanie 220 V (domáce spotrebiče/osvetlenie) a uzemňovací vodič (PE) na ochranu pred únikom, čo sa prispôsobuje rôznorodosti spotreby energie koncoviek. Káble stredného napätia sú prevažne 3-žilové, pretože systémy vysokého napätia (6kV/10kV/35kV) sú trojfázové trojvodičové systémy bez neutrálneho vodiča. Používajú sa len na hlavný prenos trojfázového výkonu. Po dosiahnutí rozvodne sa napätie cez transformátor zníži na 0,4kV (380V/220V) a následne sa použijú nízkonapäťové káble na koncové rozvody. Káble vysokého napätia sa nepripájajú priamo k elektrickým zariadeniam.

3. Materiály a špecifikácie: "Normy s vysokými požiadavkami" pre stredné napätie

Izolačný materiál: Nízkonapäťové káble môžu používať PVC (nízke náklady) alebo XLPE; strednonapäťové káble však môžu používať iba XLPE, pretože teplotná odolnosť XLPE (90 ℃), dielektrická prierazná pevnosť a odolnosť proti starnutiu sú oveľa lepšie ako PVC a spĺňajú požiadavky na izoláciu pri vysokom napätí. PVC pri strednom napätí rýchlo starne a rozkladá sa.

Prierez vodiča: Ako hlavné prenosové vedenia musia káble stredného napätia prenášať veľké prúdy pre celú oblasť/továreň. Preto je prierez vo všeobecnosti väčší ako 25 mm² a môže dosiahnuť až 800 mm² a väčšinou ide o medené jadro (niekoľko vonkajších hlavných vedení používa hliníkové jadro YJLV); nízkonapäťové káble sú určené pre koncové vetvy a ich prierezy sú prevažne malých rozmerov. 4. Inštalácia a testovanie: Riadenie bezpečnosti vysokonapäťových káblov

Nízkonapäťové káble ponúkajú flexibilné možnosti inštalácie vrátane inštalácie potrubí, povrchovej montáže na steny a priameho zakopania bez špeciálnej ochrany. Avšak kvôli vysokému napätiu môže únik/zrútenie strednonapäťových káblov viesť k závažným bezpečnostným nehodám (ako je zásah elektrickým prúdom, požiar a porucha elektrickej siete). Preto sú požiadavky na inštaláciu prísne:

Priame zakopanie vyžaduje položenie piesku a zakrytie betónovými tehlami v káblovom výkope, aby sa zabránilo mechanickému poškodeniu;

Musí byť dodržaná bezpečná vzdialenosť od ostatných potrubí (vodovodné potrubia, plynové potrubia) a ciest (napr. vzdialenosť ≥1 m od plynových potrubí);

Povrchová montáž na vonkajšie/vnútorné steny je prísne zakázaná; inštalácia je povolená len do vyhradených káblových žľabov, káblových žľabov alebo žľabov;

Pred opustením továrne a po inštalácii sa musí vykonať test čiastočného vybitia (test jadra pre káble stredného napätia). Úroveň čiastočného vybitia musí byť ≤ 10 pC, aby sa predišlo neskorším poruchám v izolácii. Tento test sa nevyžaduje pre nízkonapäťové káble.
