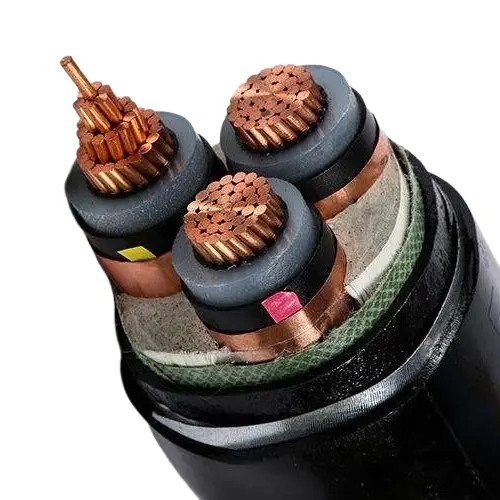

XLPE izolovaný STA MV kábel s PVC plášťom

Tento XLPE izolovaný PVC plášť STA MV kábel ponúkaný profesionálnym dodávateľom Beida používa ako izolačný materiál zosieťovaný polyetylén (XLPE), ktorý má vynikajúce elektrické vlastnosti, tepelnú odolnosť a odolnosť proti starnutiu. V kombinácii s vonkajším plášťom z polyvinylchloridu (PVC) ďalej zvyšuje ochranu proti vlhkosti, chemickej korózii a fyzickému oderu. Pancierová vrstva z oceľovej pásky poskytuje káblu vysokú odolnosť proti tlaku a nárazu, čo mu umožňuje prispôsobiť sa rôznym prostrediam kladenia, ako je priame zakopanie, tunely a potrubia. Je obzvlášť vhodný pre spôsoby inštalácie, ktoré nevyžadujú dodatočnú ochranu vedenia a môžu byť uložené priamo pod zemou.

Pokiaľ ide o úrovne napätia, produkty pokrývajú viaceré bežne používané špecifikácie, ako napríklad 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV a 26/35KV, ktoré môžu spĺňať potreby rôznych scenárov prenosu a distribúcie energie stredného napätia. Konštrukcia káblovej konštrukcie je prísna, spĺňa príslušné národné normy a má dobrú dlhodobú prevádzkovú stabilitu a bezpečnostnú rezervu.

Aplikácie:

Silové káble s oceľovou páskou, izolované zosieťovaným polyetylénom, opláštené PVC, sa používajú predovšetkým v mestskej distribúcii energie, vidieckych energetických sieťach, banskej energetike a systémoch železničnej dopravy kvôli ich ochrane oceľovou páskou. Používajú sa na pripojenie zariadení, ako sú rozvodne, rozvodné skrine, transformátory a generátory. Tento typ kábla je vhodný na prenos energie v elektrických rozvodných sieťach alebo priemyselných inštaláciách. Môže byť zakopaný priamo pod zemou alebo inštalovaný do káblových žľabov alebo káblových žľabov. Kábel vydrží určitý tlak, ale nie ťahovú silu.

Štruktúra produktu

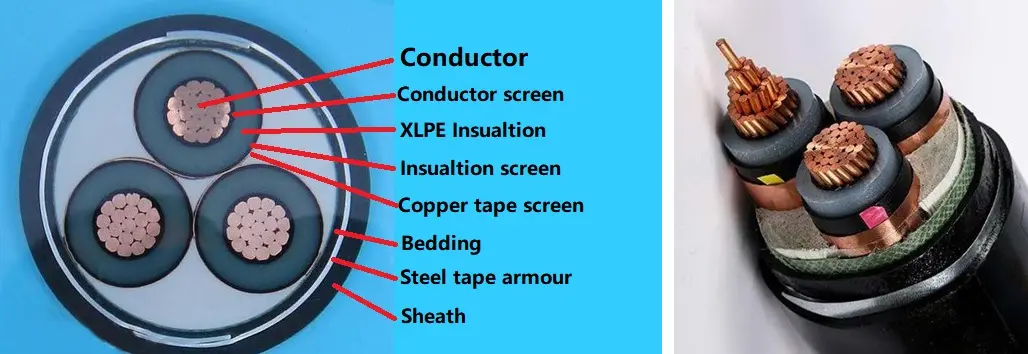

XLPE izolovaný PVC plášť STA MV kábel sa skladá z T1R medeného vodiča, XLPE izolácie, PVC baliacej pásky Oceľové páskové pancierovanie a PVC plášťa.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008.

Izolácia: Izolácia zo zosieťovaného polyetylénu, hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502-2 a GB/T 12706.2, GB/T 12706.3.

Tienenie vodiča: Tienenie vodiča by malo byť vyrobené z extrudovaného polovodivého nekovového materiálu a extrudovaný polovodivý materiál by mal byť pevne spojený s izoláciou.

Izolačné tienenie: Izolačné tienenie by malo byť zložené z kombinácie nekovovej polovodivej vrstvy a kovovej vrstvy. Na každé izolované jadro by mala byť priamo vytlačená nekovová polovodivá vrstva, ktorá je pevne spojená s izolačným jadrom alebo sa dá odlúpnuť. Potom by mala byť okolo nekovovej polovodivej vrstvy obalená kovová tieniaca vrstva. Mal by spĺňať ustanovenia IEC 60502-2, GB/T 12706.2 a GB/T 12706.3.

Vnútorné kryty: Vnútorné kryty musia byť extrudované. Materiály musia byť vhodné pre prevádzkovú teplotu kábla a kompatibilné s izolačným materiálom.

Pancier s oceľovou páskou: Vo viacžilových kábloch sa pancier aplikuje na vnútorné pokrytie vyhovujúce dvojitej oceľovej páske. Jednožilové káble na použitie na striedavý prúd. systémy pozostávajú z nemagnetickej oceľovej pásky.

Vonkajší plášť: PVC plášť, hrúbka plášťa, materiálové vlastnosti musia byť podľa IEC 60502.2 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Výkonnostný parameter

Menovité napätie: 3,6/6 kV až 18/30 kV; 26/35 kV

Testovacie napätie: Testovacie napätie napájacej frekvencie by malo byť 3,5 U0 a test by mal trvať 5 minút bez poruchy.

Maximálna prevádzková teplota vodiča: 90 ºC

Teplota skratu: +250 ºC

Hrúbka izolácie:

Test kábla

Bežné testy káblov zahŕňajú: 1) Test jednosmerného odporu vodiča, ktorý vyžaduje, aby odpor jednosmerného prúdu pri 20ºC spĺňal požiadavky GB/T 3956-2008 a IEC 60228; 2) Test striedavého napätia, nepretržitý pri napätí 3,5 U0 počas 5 minút, nemalo by dôjsť k poruche; 3) Skúška čiastočného vybitia, vykonaná podľa GB/T 3048.12, pri napätí 1,73 U0 by sa nemal generovať žiadny detekovateľný výboj presahujúci 10 pC a citlivosť testu by mala dosiahnuť 10 pC alebo viac.

Skúšky odberu vzoriek zahŕňajú najmä: 1) kontrolu konštrukcie vodiča, ktorá musí spĺňať požiadavky GB/T 3956-2008 a IEC 60228; 2) Konštrukčné rozmery izolácie, vnútorného obloženia, panciera z oceľovej pásky a plášťa musia spĺňať požiadavky noriem IEC 60502.2, GB/T 12706.2-2020 a GB/T 12706.3-2020; 3) Skúška tepelného predĺženia, ktorá sa musí vykonať v súlade s GB/T 2951.21-2008 a kapitolou 9 IEC 60811-2-1 a výsledky musia byť v súlade s príslušnými normami.

Typové skúšky zahŕňajú nasledovné: mechanické a fyzikálne vlastnosti a elektrické vlastnosti izolácie a plášťa musia spĺňať požiadavky IEC 60502.2, GB/T 12706.2-2020 a GB/T 12706.3-2020; skúška horenia jedného kábla by mala spĺňať ustanovenia GB/T 19666-2019 a IEC 60332; združený test spomaľovača horenia by mal spĺňať aj požiadavky GB/T 19666-2019 a IEC 60332.

Podmienky inštalácie produktu:

Teplota okolia počas inštalácie kábla

Pri silových kábloch so zosieťovanou etylénovou izoláciou a plášťom z PVC by teplota okolia počas inštalácie nemala byť nižšia ako 0 °C.

Minimálny polomer ohybu počas inštalácie kábla

Balenie a dodanie

Podrobnosti o balení:

Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.

Prístav: Tianjin Port

Dodanie: po mori, letecky, expresne.
