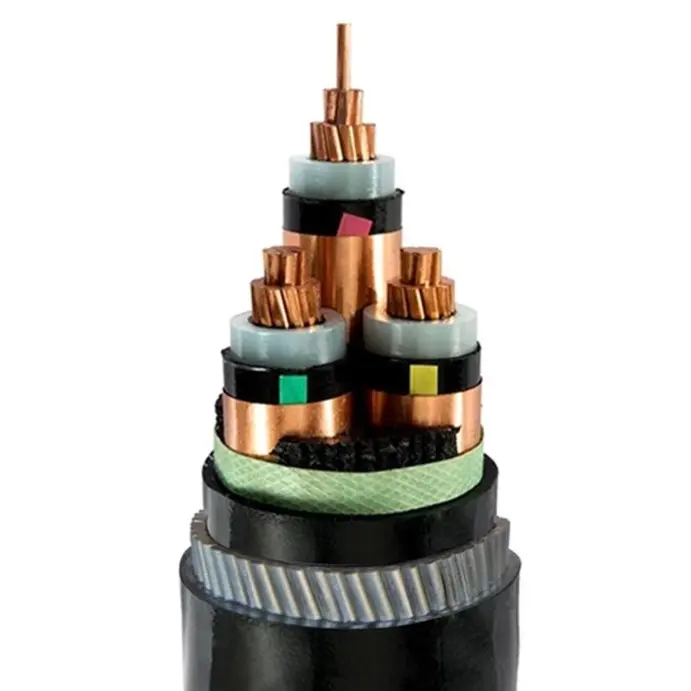

XLPE izolovaný PVC kábel SWA MV

Môžete si vybrať Beida Group ako svojho výrobcu a dodávateľa XLPE izolovaného PVC kábla SWA MV. Vďaka svojej pancierovej ochrane z oceľového drôtu má kábel hlavné výhody silnej pevnosti v ťahu a dobrej odolnosti voči vonkajším mechanickým silám. Sú vhodné pre scenáre vyžadujúce pevnosť v ťahu, ako sú vysoké výšky pádu a vertikálne inštalácie. Tieto káble sú použiteľné na prenos energie v prenosových a distribučných sieťach alebo priemyselných inštaláciách.

Odoslať dopyt

Popis produktu

Skupina Beida má viac ako 30 rokov skúseností s ponukou XLPE izolovaného PVC kábla SWA MV, môžeme byť vaším výrobcom a dodávateľom a ponúkať prispôsobené služby.

Štruktúra produktu

Xlpe Insulated Pvc Sheathed Swa Mv Cable

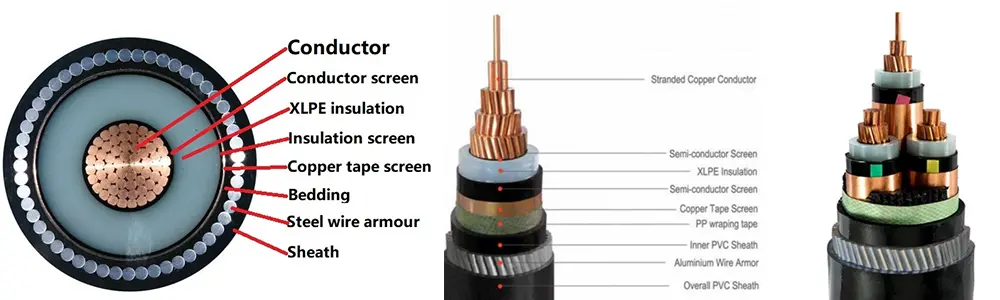

XLPE izolovaný PVC plášť SWA MV kábel sa skladá z T1R medeného vodiča, XLPE izolácie, PVC baliacej pásky Oceľové drôty panciera a PVC plášťa.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008.

Izolácia: Izolácia zo zosieťovaného polyetylénu, hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502-2 a GB/T 12706.2, GB/T 12706.3.

Tienenie vodiča: Tienenie vodiča by malo pozostávať z extrudovaného polovodičového nekovového materiálu, ktorý by mal byť pevne spojený s izoláciou.

Izolačné tienenie: Izolačné tienenie by malo pozostávať z kombinácie nekovovej polovodivej vrstvy a kovovej vrstvy. Každé izolované drôtené jadro by malo byť priamo vytlačené s nekovovou polovodivou vrstvou, ktorá je pevne spojená s izolovaným drôteným jadrom alebo môže byť odlúpnutá. Potom by mala byť kovová tieniaca vrstva prekrytá a obalená okolo nekovovej polovodivej vrstvy a mala by spĺňať ustanovenia IEC 60502-2, GB/T 12706.2 a GB/T 12706.3. Vnútorné kryty: Vnútorné kryty musia byť extrudované. Materiály musia byť vhodné pre prevádzkovú teplotu kábla a kompatibilné s izolačným materiálom.

Pancier z oceľových drôtov: Vo viacžilových kábloch musí byť pancier aplikovaný na vnútorný kryt vyhovujúci oceľovým drôtom. Jednožilové káble na použitie na striedavý prúd. systémy pozostávajú z nemagnetických oceľových drôtov.

Vonkajší plášť: PVC plášť, hrúbka plášťa, materiálové vlastnosti musia byť podľa IEC 60502.2 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Výkonnostný parameter

Menovité napätie: 3,6/6 kV až 18/30 kV；26/35 kV

Testovacie napätie: Testovacie napätie napájacej frekvencie by malo byť 3,5 U0 a test by mal trvať 5 minút bez akejkoľvek poruchy.

menovité napätie U0/U	maximálne napätie Um	skúšobné napätie KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
20. 12	24	42
18/30	36	63
26/35	42	90.5

Maximálna prevádzková teplota vodiča: 90 ºC

Teplota skratu: +250 ºC

hrúbka izolácie:

menovité napätie U0/U	hrúbka izolácie:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
20. 12	5.5
18/30	8.0
26/35	10.5

Porovnanie medzi vysokonapäťovými silovými káblami pancierovanými oceľovým drôtom (YJV32, CU/XLPE/PVC/SWA/PVC) a pancierovanými oceľovou páskou (YJV22, CU/XLPE/PVC/STA/PVC)

projektu	Pancier z jemného oceľového drôtu	Pancier s dvojitou oceľovou páskou (obalenie medzier)	hlavný rozdiel
Mechanické vlastnosti jadra	Vynikajúca pevnosť v ťahu, stredná pevnosť v tlaku a dobrá flexibilita	Vysoká pevnosť v tlaku, nízka pevnosť v ťahu a priemerný ohybový výkon	Pancierové napájacie káble z oceľového drôtu majú vysokú pevnosť v ťahu; oceľové páskové pancierové silové káble majú vynikajúcu pevnosť v tlaku
spôsob kladenia	Vertikálne, vysoký pokles, pod vodou, nad hlavou, veľké rozpätie	Priamy pohreb, vedenie, tunel (prostredie s nízkou pevnosťou v ťahu)
ohnisko ochrany	Je odolný voči poškodeniu ťahom a nárazom a má dobrú odolnosť proti vlhkosti a korózii	Odolné voči silnému tlaku, prepichnutiu ostrými predmetmi a pohryznutiu hlodavcami	YJV32 je vhodný pre dynamické zaťaženie, zatiaľ čo YJV22 je vhodný pre statické zaťaženie
Proces a náklady	Proces brnenia z jemného oceľového drôtu je zložitý, materiálové náklady sú vysoké a celková cena je ešte vyššia	Technológia oceľového páskového panciera je vyspelá a má relatívne nízku cenu	Keď je rozpočet obmedzený a neexistuje žiadny napätý dopyt, uprednostňuje sa YJV22
polomer ohybu	Relatívne menšie (kvôli dobrej pružnosti prameňov oceľového drôtu)	Relatívne väčšie (ovíjanie oceľovou páskou je náchylné na deformáciu)	YJV32 je prispôsobivejší na kladenie v stiesnených priestoroch

Návrhy na výber:

1. Ak scenár primárne zahŕňa odolávanie tlaku (ako je priame zakopanie, podzemné inžinierske tunely) a neexistuje žiadna významná ťahová sila alebo vysoká výška pádu, odporúča sa pancier s oceľovou páskou (YJV22, CU/XLPE/PVC/STA/PVC) kvôli vyššej nákladovej efektívnosti.

2. Ak ide o vertikálne uloženie, veľké rozpätie, pod vodou alebo veľkú výšku pádu a je potrebné odolať axiálnej ťahovej sile, malo by sa uprednostniť pancier z oceľového drôtu (YJV32, CU/XLPE/PVC/SWA/PVC), aby sa zabezpečila dlhodobá prevádzková bezpečnosť.

3. Obidve musia zodpovedať napäťovej úrovni strednonapäťového systému, prierezu vodičov a požiadavkám na ochranu prostredia kladenia (špeciálne požiadavky ako odolnosť proti korózii a nehorľavosť možno dodatočne prispôsobiť).
