XLPE izolovaný PVC plášť bez pancierovania MV kábel

Od svojho založenia v roku 1989 sa Beida Group stala etablovaným výrobcom v oblasti napájacích káblov v Číne na základe rokov akumulácie priemyslu a vynikajúcej technológie. Ako spoločnosť s rozsiahlymi schopnosťami výskumu a vývoja a bohatými priemyselnými skúsenosťami sú naše XLPE izolované PVC nepancéřované nepancéľové káble široko používané v mestských energetických sieťach, priemyselných a banských podnikoch a výškových budovách pre ich vysokú stabilitu a vysokú účinnosť. Vďaka prísnemu systému kontroly kvality a dlhodobej spolupráci s univerzitou Tsinghua, univerzitou Nankai a ďalšími autoritatívnymi jednotkami sú naše produkty na trhu vysoko uznávané a poskytujú zákazníkom bezpečné a spoľahlivé riešenia prenosu energie.

Odoslať dopyt

Popis produktu

Tianjin Beida je čínsky výrobca a dodávateľ MV kábla s izolovaným PVC plášťom a bez panciera. Tieto káble sú široko používané v energetických systémoch. Slúži ako „energetická tepna“ mestských energetických sietí, priemyselných a banských podnikov a výškových budov a dokáže prenášať 10,35 kV vysokonapäťovú elektrinu z rozvodní do rôznych energetických terminálov.

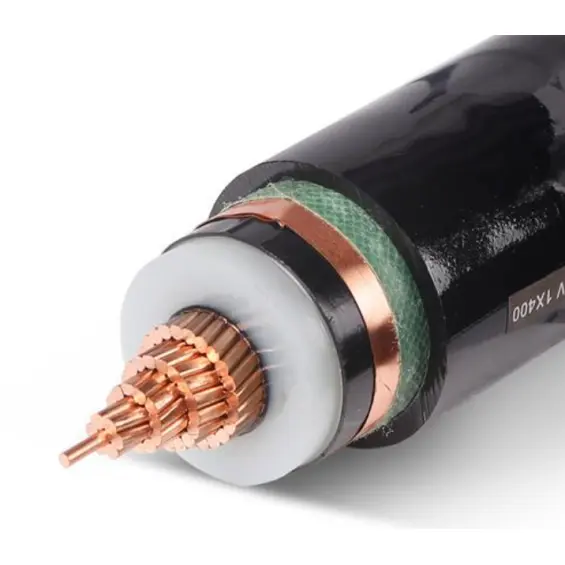

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Výber káblov vysokého napätia

1. Vyberte podľa úrovne napätia, bežne používaná úroveň kábla je 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Vyberte podľa výkonu zariadenia alebo prenášaného prúdu, vypočítajte prúd, ktorý zariadenie potrebuje použiť podľa výkonu zariadenia a potom vyberte podľa tabuľky kapacity káblov. Okrem toho je potrebné vypočítať úbytok napätia na kábli pomocou dĺžky kábla a úbytok napätia nesmie presiahnuť 5 %.

Typ kábla	Štrukturálne vlastnosti	Aplikačné scenáre	Tabuizovaná scéna
XLPE izolovaný PVC opláštený MV kábel	Nepancierové, ľahké a flexibilné	Interiér, tunel, káblová priekopa, kladenie potrubí	Nevydrží veľké mechanické sily, nesmie byť zakopaný priamo v kamennej oblasti

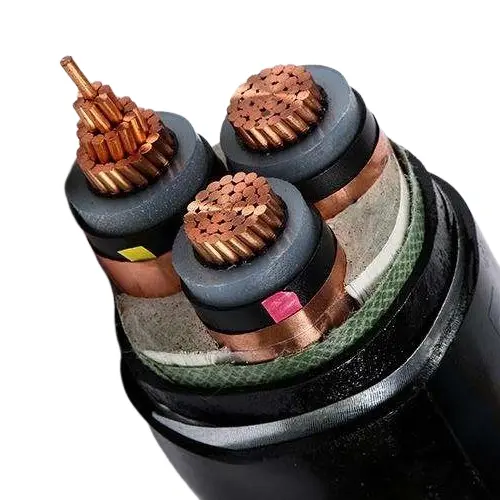

XLPE izolovaný STA MV kábel s PVC plášťom	pancierovanie oceľovou páskou	Oblasti so silnou odolnosťou voči tlaku, uložené priamo pod zemou a náchylné na mechanické poškodenie	Nevhodné pre vertikálne kladenie s vysokým pádom (ľahko sa šmýka)

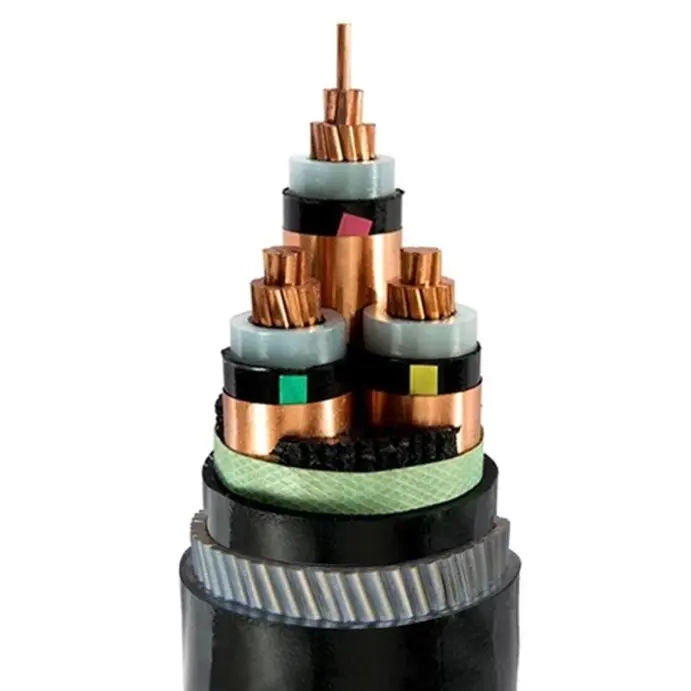

XLPE izolovaný PVC kábel SWA MV	Pancier z jemného oceľového drôtu, vysoká pevnosť v ťahu	Situácie s vysokým pádom (napr. šachty), bane, pod vodou	Vysoké náklady, zvyčajne položené na zemi bez tohto modelu
LSZH MV CALBES	Bezhalogénový, málo dymivý, spomaľuje horenie	Výškové budovy, metro, nemocnice a iné miesta s vysokými požiadavkami na požiarnu ochranu	-

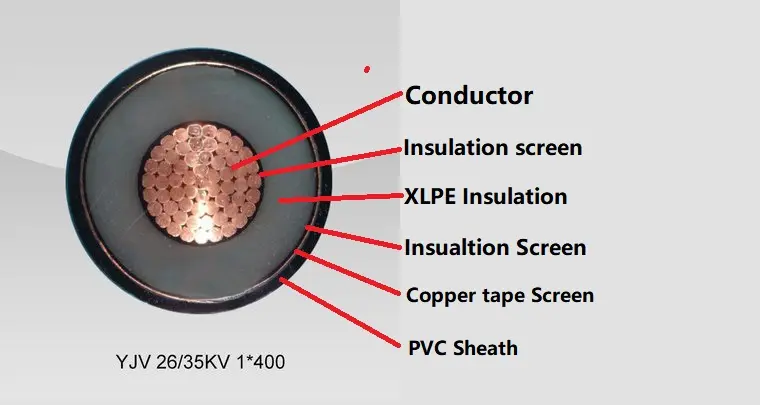

Štruktúra produktu

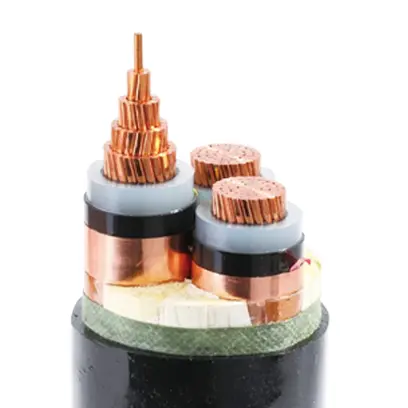

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

XLPE izolovaný PVC opláštený nepancierovaný MV kábel sa skladá z T1R medeného vodiča, XLPE izolácie, PVC baliacej pásky Pancier z oceľovej pásky a PVC plášťa.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008.

Izolácia: Izolovaná XLPE, Hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502-2 a GB/T 12706.2，GB/T 12706.3.

Štít vodiča: Štít vodiča sa skladá z extrudovaného polovodivého nekovového materiálu a extrudovaný polovodivý materiál musí byť tesne spojený s izoláciou.

Izolačný štít: Izolačný štít sa skladá z nekovovej polovodivej vrstvy a kovovej vrstvy. Každé izolované drôtené jadro musí byť priamo vytlačené s nekovovou polovodivou vrstvou tesne spojenou s izolovaným drôteným jadrom alebo odlupovateľné. Potom sa kovová tieniaca vrstva prekryje mimo nekovovú polovodivú vrstvu a musia byť splnené požiadavky IEC 60502-2, GB/T 12706.2 a GB/T 12706.3.

Vonkajší plášť: PVC plášť Hrúbka plášťa, vlastnosti materiálu musia byť podľa IEC 60502.2 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Výkonnostný parameter

Menovité napätie: 3,6/6 kV až 18/30 kV; 26/35 kV

Skúšobné napätie: Skúšobné napätie napájacej frekvencie musí byť 3,5 U0 a skúška sa musí vykonávať 5 minút bez poruchy.

Menovité napätie U0/U	Maximálne napätie Um	Skúšobné napätie KV
3,6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
20. 12	24	42
18/30	36	63
26/35	42	90.5

Maximálna prevádzková teplota vodiča: 90 ºC

Teplota skratu: +250 ºC

Hrúbka izolácie:

Menovité napätie U0/U	hrúbka izolácie:
3,6/6	2.5
6/10	3.4
8.7/15	4.5
20. 12	5.5
18/30	8.0
26/35	10.5

Komplexný test káblov, zabezpečenie kvality bez starostí!

Pri rutinnom teste sú jednosmerný odpor vodiča, striedavé napätie a čiastočný výboj prísne v súlade s národnými normami a normami IEC, aby sa zabezpečil vynikajúci výkon. Pri teste odberu vzoriek sú štruktúra vodiča, veľkosť izolačného plášťa a tepelné predĺženie na úrovni a kvalita je spoľahlivá. Typový test je komplexnejší a zahŕňa mechanické a fyzikálne vlastnosti izolačného plášťa, elektrické vlastnosti a jednotlivé a združené testy spomaľovača horenia, všetko v súlade s normami GB/T a IEC, pre váš bezpečnostný sprievod káblov!

Podmienky inštalácie produktu:

XLPE izolovaný PVC plášť bez panciera, teplota okolia pri inštalácii by nemala byť nižšia ako 0º.

Minimálny polomer ohybu kábla pri inštalácii

Projekt	Jednožilový kábel		Viacžilový kábel
Projekt	Neozbrojené	Obrnený	Neozbrojené	Obrnený
Minimálny polomer ohybu kábla pri inštalácii	20D	15D	15D	12D
Minimálny polomer ohybu káblov v blízkosti rozvodných skríň a koncoviek	15D	12D	12D	10D
Poznámka: D je vonkajší priemer kábla

Kúpte si teraz pre bezpečnejší a efektívnejší prenos energie

Výber sieťovaného polyetylénu izolovaného PVC oplášteného napájacieho kábla nie je len záväzkom vysokej kvality, ale aj zárukou pre dlhodobú stabilnú prevádzku. Trvanlivosť, nízke náklady na údržbu a vysoká účinnosť prenosu tohto kábla môžu podnikom priniesť značné úspory nákladov a výrazne zlepšiť celkovú účinnosť energetického systému. Dlhodobé používanie kábla môže výrazne znížiť náklady na údržbu a výmenu spôsobené výpadkom napájania, čím poskytuje podnikom vyššiu návratnosť investícií.
