XLPE izolovaný nepancierový napájací kábel LSZH

XLPE izolované nepancierové napájacie káble LSZH sú vysoko kvalitné produkty, ktoré ponúka Tianjin Beida, sme spoľahlivý výrobca a dodávateľ. Táto séria káblov využíva XLPE izoláciu vyrobenú prostredníctvom procesu fyzického zosieťovania, ktorá má nielen vynikajúce elektrické vlastnosti (teplotná odolnosť do 90 °C, s horným limitom prevádzkovej teploty o 30 % vyššou ako pri PVC kábloch), ale tiež dosahuje dvojitý prelom v spomaľovaní horenia a šetrnosti k životnému prostrediu prostredníctvom modifikácie molekulárnej štruktúry. Jeho vonkajší plášť je vyrobený zo špeciálne vytvoreného bezhalogénového polyolefínového materiálu s nízkou dymivosťou, ktorý počas spaľovania produkuje len stopové množstvo bieleho dymu a jeho hustota dymu a priepustnosť svetla spĺňajú najvyššie požiadavky normy GB/T 17651, čím zaisťujú, že viditeľnosť na miestach požiaru zostane v bezpečnom rozsahu.

V súčasnosti séria káblov Beida vytvorila kompletnú produktovú maticu, ktorá pokrýva všetky úrovne napätia od 0,6/1 kV do 26/35 kV a všetky prierezy vodičov od 1,5 mm² do 1 000 mm². Medzi nimi typ WDZ-YJY je vhodný pre suché vnútorné prostredie, zatiaľ čo typ WDZ-YJY23 má optimalizovaný vzorec plášťa pre vlhké prostredie a typ WDZ-YJY43 s pridanou pozdĺžnou vodotesnou vrstvou dokáže uspokojiť potreby špeciálnych scenárov, ako sú podzemné potrubné chodby.

Štruktúra produktu

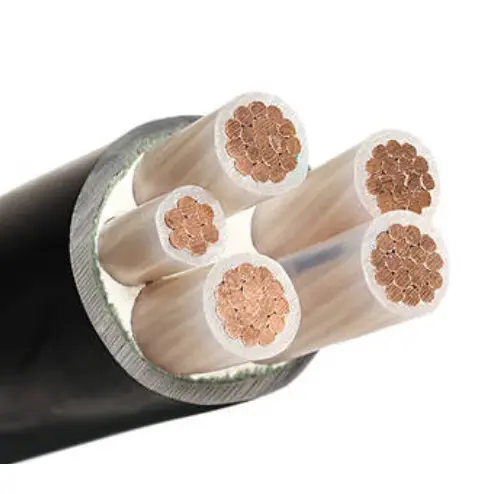

XLPE izolovaný nepancierový napájací kábel LSZH sa skladá z medeného vodiča T1R, izolácie XLPE a polyolefínového plášťa LSOH.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008, Pre plochu prierezu nie je väčšia ako 6 mm², pevné kolo

možno použiť vodič triedy 1 podľa IEC 60228 a GB/T 3956-2008.

Izolácia: Hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Farba jadra: 1 jadro: červená alebo žltá alebo zelená alebo modrá alebo čierna

2 jadrá: červená, modrá alebo červená, čierna

3 jadrá: žltá, zelená, červená alebo červená, žltá, modrá

4 jadrá: žltá, zelená, červená, modrá alebo červená, žltá, modrá, čierna

5 jadier: žltá, zelená, červená, modrá, čierna alebo červená, žltá, modrá, čierna, zelená

Nad 5 čísel: biele jadrá s čiernym číslom alebo technická dohoda s klientom

Vonkajší plášť: Hrúbka plášťa, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z polyolefínu spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Ohňovzdorný kábel: Okolo vodiča sa omotajú dve vrstvy sľudovej pásky.

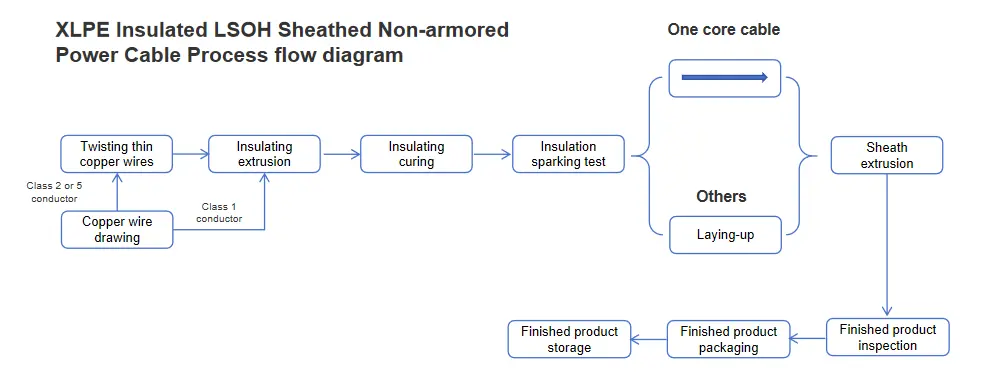

Vývojový diagram procesu

Aplikácia produktu

Pre metro, podzemný tunel, inžinierstvo civilnej protivzdušnej obrany a iné podzemné uzavreté inžinierske budovy dôležité továrenské budovy, kľúčové laboratóriá, dátové centrá, chemické závody, výškové budovy, nemocnice, nákupné centrá, školy, telocvične, kiná, vysokorýchlostné železničné stanice/letiskové čakárne a iné preplnené miesta s vysokými požiadavkami na bezpečnosť a koróziu.

Porovnanie s obyčajným káblom s PVC plášťom

Výkonnostný parameter

Produkt má menovité napätie 0,6/1 kV. Počas testovania bolo aplikované testovacie napätie až 3,5 kV a udržiavané po dobu 5 minút bez akéhokoľvek prerušenia, čo preukázalo spoľahlivý izolačný výkon. Čo sa týka odporu vodiča, pri 20 ℃, jeho hodnota odporu vodiča striktne vyhovuje normám IEC 60228 alebo GB/T 3956, čo zabezpečuje stabilný elektrický výkon.

Pokiaľ ide o teplotnú adaptabilitu, produkt vykazuje vynikajúci výkon, stabilne pracuje v širokom rozsahu teplôt od -5 °C do +90 °C. Dokonca aj pri skratových podmienkach vydrží bez poškodenia teploty až do +250 ℃. Čo sa týka ohybového výkonu, výrobok špecifikuje minimálny polomer ohybu 15-násobok vonkajšieho priemeru a minimálny statický polomer ohybu 10-násobok vonkajšieho priemeru, čo zaisťuje flexibilitu počas inštalácie a používania.

Okrem toho XLPE izolovaný nepancierový napájací kábel LSZH spĺňa vysoké štandardy v nehorľavosti a požiarnej odolnosti. Jeho ohňovzdornosť je v súlade s normami IEC 60332 alebo GB/T 19666, čím účinne zabraňuje šíreniu požiaru; jeho požiarna odolnosť je v súlade s normami IEC 60331 alebo GB/T 19666, čo zaisťuje zachovanie určitej funkčnosti aj v extrémnych podmienkach, ako sú požiare. Hodnota pH a vodivosť produktu zároveň prísne dodržiavajú normy IEC 60754 a GB/T 19666-2019, jeho svetelná priepustnosť je v súlade s normami IEC 61034 a GB/T 19666-2019 a jeho celkové uvoľňovanie kyseliny halogénovej je v súlade aj s normami IEC/607196 a GB107196. bezpečnosť produktu a šetrnosť k životnému prostrediu.

Prúdová kapacita v ampéroch (A)

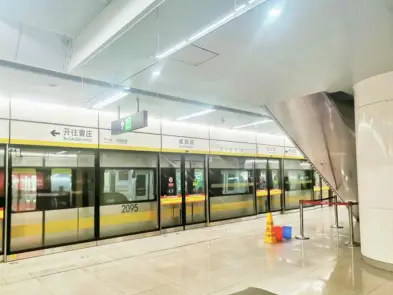

Postupné prípady

Balenie a dodanie

Podrobnosti o balení:

Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.

Prístav: Tianjin Port

Dodanie: po mori, letecky, expresne.
