Flexibilné ohňovzdorné káble BBTRZ

Rozsah aplikácie:

Flexibilné ohňovzdorné káble BBTRZ sa používajú ako hlavné napájacie vedenie z rozvodne (alebo hlavnej distribučnej miestnosti) do protipožiarneho systému alebo v špeciálnych miestach a miestach triedy I. Vyžaduje sa, aby boli použité ako ohňovzdorné káble triedy A alebo ako náhrada za dlhodobé používanie 90°C bezhalogénových káblov spomaľujúcich horenie s nízkou dymivosťou. Tieto káble sa používajú v aplikáciách s pevnou montážou.

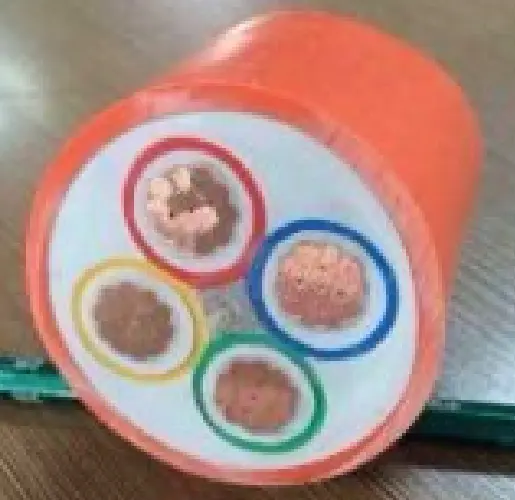

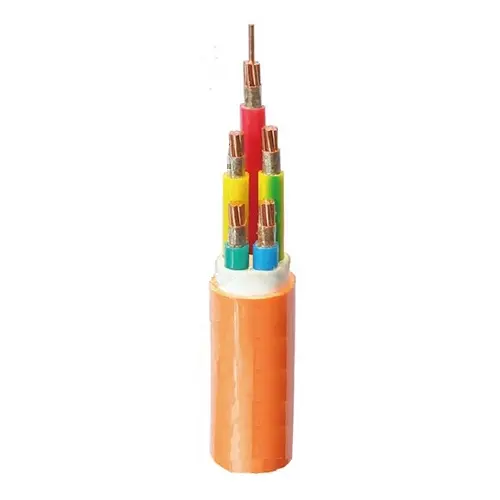

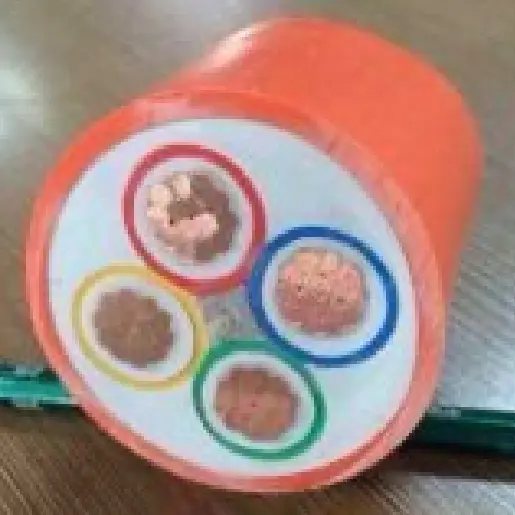

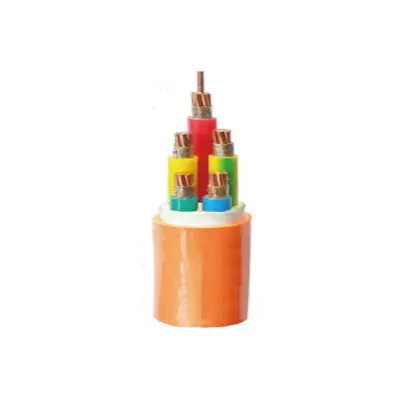

Štruktúra produktu

Dizajn káblovej štruktúry je starostlivý a profesionálny. Vodičová časť využíva buď prvý alebo druhý typ žíhaného medeného vodiča, ktorý sa môže pochváliť vynikajúcou vodivosťou a flexibilitou, čím spĺňa potreby prenosu energie v rôznych scenároch.

Minerálna izolačná vrstva využíva zabalenú ohňovzdornú sľudovú pásku, ktorá vďaka svojim jedinečným materiálovým vlastnostiam dokáže účinne zabrániť šíreniu ohňa pri vysokých teplotách alebo plameňoch a poskytuje spoľahlivú protipožiarnu ochranu kábla.

Farebne označená izolačná vrstva využíva izolačný materiál zo zosieťovaného polyetylénu s rôznymi spôsobmi farebného kódovania. Je možné pridať izolačné farbivo alebo použiť farebné pásky, farebné priadze atď., čo uľahčuje rýchlu a presnú identifikáciu obvodov počas inštalácie a údržby káblov.

V procese plnenia káblov sa na potlačenie šírenia plameňa používajú v strede výplňové materiály spomaľujúce horenie. Medzitým je možné použiť baliacu pásku na zviazanie výplňových materiálov, aby sa zabezpečilo tesné plnenie a štrukturálna stabilita.

Ohňovzdornú vrstvu tvoria minerály a baliace pásky. Najprv sa na jadro kábla vytlačí vrstva minerálneho materiálu, ktorý má výhody, ako je požiarna odolnosť, požiarna odolnosť, odolnosť voči vysokej teplote a tepelná izolácia, aby sa vytvorila protipožiarna bariéra. Vonkajšia vrstva je chránená nehorľavou páskou omotanou okolo nej, aby sa zvýšil ohňovzdorný efekt a zabezpečila sa bezpečná prevádzka kábla v extrémnych prostrediach.

Plášť je vyrobený z bezhalogénového polyolefínového plášťového materiálu s nízkou dymivosťou, ktorý vykazuje vynikajúce vlastnosti spomaľujúce horenie a neprodukuje žiadny škodlivý dym počas spaľovania, čím sa znižuje poškodenie personálu a životného prostredia. Plášť má zvyčajne oranžovú alebo mandarínkovú farbu, ktorá je pútavá a ľahko identifikovateľná. Na požiadanie môže byť tiež zafarbený na čierno, aby vyhovoval potrebám rôznych scenárov použitia.

Výkonnostný parameter

Menovité napätie týchto flexibilných ohňovzdorných káblov BBTRZ je 0,6/1 kV. Počas testovacej fázy bolo aplikované testovacie napätie 3,5 kV po dobu 5 minút a nedošlo k žiadnej poruche. Dlhodobý povolený limit prevádzkovej teploty káblového vodiča je 90 ℃. Pri ukladaní kábla by teplota okolia nemala byť nižšia ako 0 °C. Minimálny polomer ohybu je 12-násobok vonkajšieho priemeru kábla (12*OD). Minerálna izolačná vrstva je vyrobená z viacerých vrstiev sľudovej pásky s ohňovzdornými vlastnosťami.

Z hľadiska požiarnej odolnosti spĺňa tento kábel požiadavky podnikových noriem aj IEC 60331-1 s dobou horenia až 180 minút. Čo sa týka odporu vodiča pri 20ºC, musí vyhovovať špecifikáciám pre žíhané medené vodiče typu 1 alebo 2, ako je uvedené v GB/T 3956 a IEC 60228. Čo sa týka izolačného odporu, izolačný odpor kábla by pri teplote okolia nemal byť menší ako 100 MΩ·km.

Okrem toho musí hotový kábel prejsť skúškou požiarnej odolnosti, pričom skúšobná metóda sa riadi ustanoveniami GB/T 19216.21. Teplota pre vystavenie ohňu je nastavená na 950 ~ 1000 ℃ s trvaním 180 minút, po ktorých nasleduje chladenie 15 minút. Počas tohto obdobia nesmie kábel vykazovať skraty alebo prerušené obvody.

Spoločné špecifikácie káblov

Výhody a nevýhody flexibilného ohňovzdorného kábla BBTRZ v porovnaní s káblom s minerálnou izoláciou BTTZ:

Výhody:

Izolácia káblov nie je náchylná na absorpciu vlhkosti a má stabilný izolačný výkon.

Viacžilové žily môžu byť vyrobené v pevných dĺžkach, čím sa zníži počet medziľahlých konektorov v kábloch.

Štruktúra je flexibilná, uľahčuje ohýbanie kábla a znižuje náročnosť kladenia.

Káble je možné použiť bez vyhradených koncoviek, čím sa znížia náklady na príslušenstvo.

Nevýhody: Požiarna odolnosť je mierne horšia a nemôže spĺňať požiadavky BS 8491.

Maximálna prevádzková teplota je 90 ℃, ktorá nedosahuje 250 ℃ BTTZ

Najvyššia úroveň výkonu spaľovania môže spĺňať požiadavky triedy B1, ale nemôže spĺňať požiadavky triedy A.

Aplikačné scenáre:

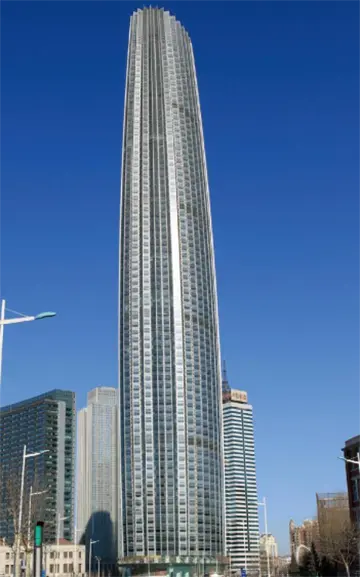

výšková budova

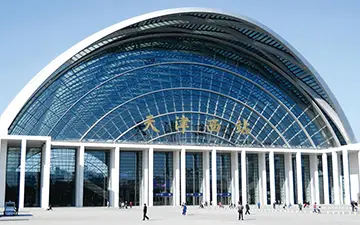

železničná stanica

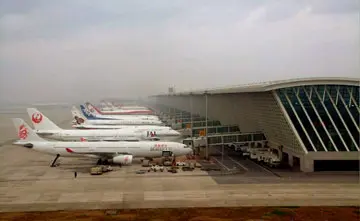

letiskový terminál

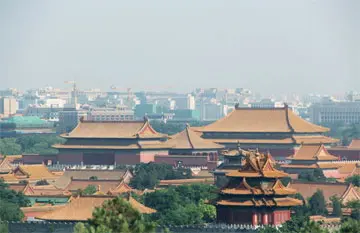

historicky zaujímavé miesta a malebné miesta

Balenie a dodanie

Podrobnosti o balení:

Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.

Prístav: Tianjin Port

Dodanie: po mori, letecky, expresne.
