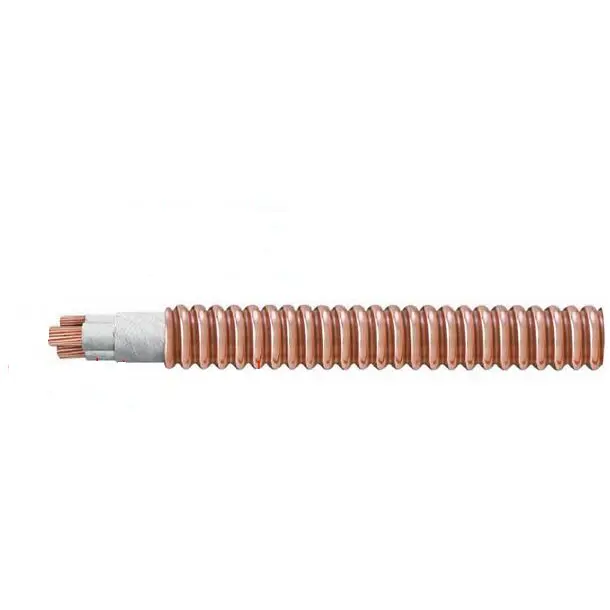

RTTZ ohňovzdorný vlnitý medený kábel

Tianjin Beida je dodávateľ a továreň na medené vlnité káble RTTZ spomaľujúce horenie v Číne. Káble pozostávajú z medených lankových vodičov, izolácie zo syntetickej sľudovej pásky a plášťa z vlnitej medenej pásky. Tieto káble sú zložené výhradne z anorganických materiálov s trvalou prevádzkovou teplotou 90°C. V podmienkach plameňa v rozsahu od 950 °C do 1000 °C dokážu udržať napájanie po dobu 3 hodín bez toho, aby došlo ku skratu alebo odpojeniu. V prípade požiaru tieto káble neprodukujú takmer žiadny dym ani toxické plyny. Ak je potrebná dodatočná ochrana, môže byť na medený plášť aplikovaný bezhalogénový, málo dymový, nekovový plášť, aby sa zlepšili mechanické vlastnosti kábla a odolnosť voči vlhkosti.

Odoslať dopyt

Popis produktu

Vyberte si Tianjin Beida ako svojho výrobcu a dodávateľa, vyberte si spoľahlivé riešenie vlnitého medeného kábla spomaľujúceho horenie RTTZ. Môžeme ponúknuť továrenské priame ceny.

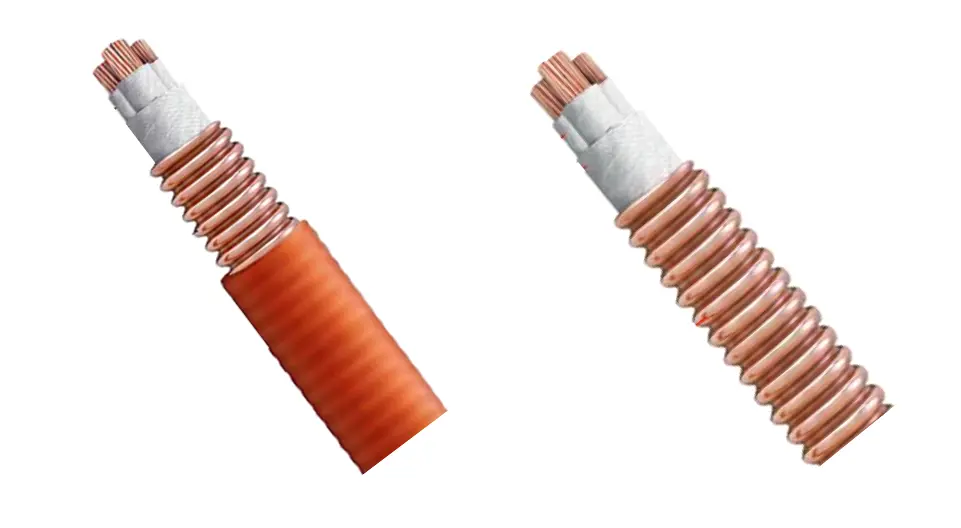

Rttz Fire Retardant Corrugated Copper Cable

Rozsah aplikácie:

káblový model	Použiteľné scenáre	Aplikačné scenáre
RTTZ	Menovité napätie 0,6/1kV a nižšie, vhodné na prenos a rozvod energie v miestach s vysokými požiadavkami na požiarnu ochranu, najmä pre hasičské a núdzové napájacie vedenia	Výškové budovy, nemocnice, podchody, tunely, dátové centrá, nákupné centrá, výstavné haly, garáže, zábavné podniky, chemický priemysel, hutníctvo a iné miesta s vysokou teplotou/horľavosťou a výbušnosťou
WD-RTTYZ	Podobne ako v prípade RTTZ sa vyžaduje, aby spĺňal požiadavky na nízku dymivosť, bezhalogénový obsah a nehorľavosť pre uzavreté priestory náročné na personál.	Oblasti s prísnymi požiadavkami na toxicitu dymu a priepustnosť svetla, ako sú metro, jadrové elektrárne, školy, nemocnice, potravinárske továrne, výškové obytné budovy a veľké komplexy

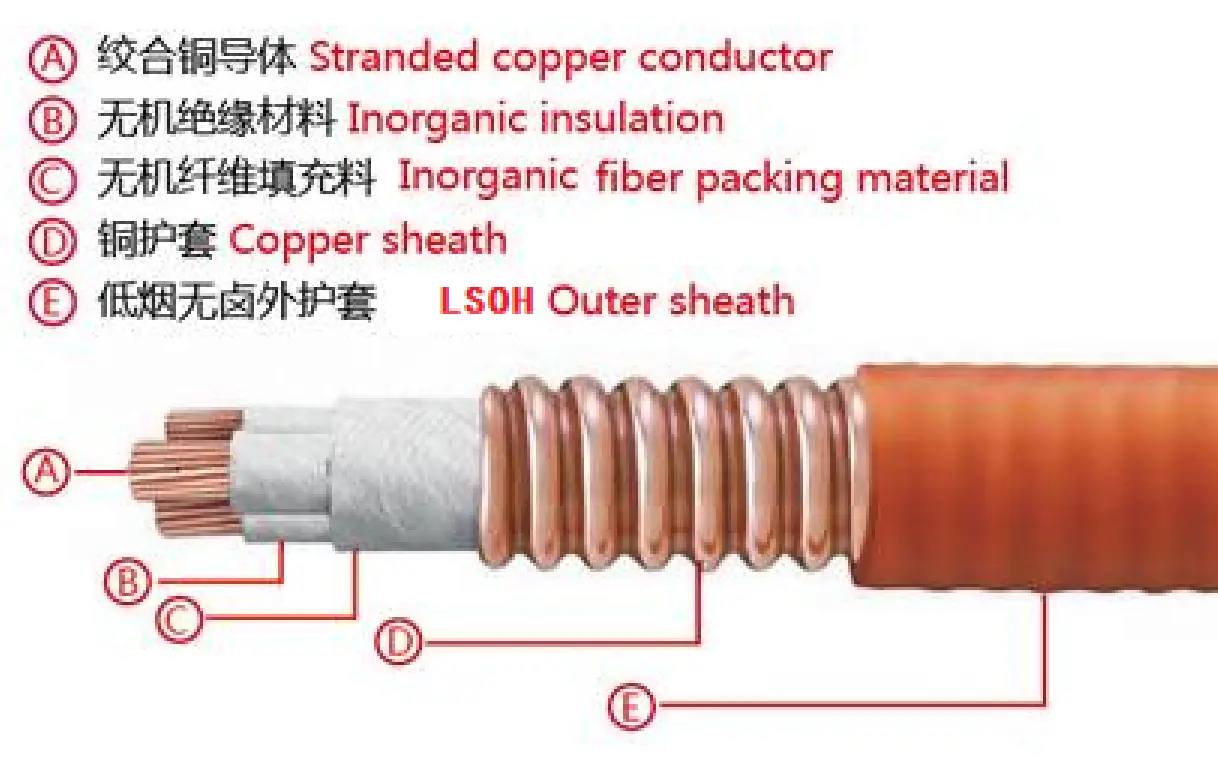

Štruktúra produktu

Konštrukcia káblov a technické požiadavky

Vodič: Prijmite prvý alebo druhý typ žíhaného medeného vodiča.

Minerálna izolačná vrstva: Vyrába sa ovíjaním ohňovzdornej sľudovej pásky alebo iných minerálnych izolačných pások s podobnými funkciami.

Káblová zostava a ochranná vrstva: Káblové jadrá sú tesne vyplnené materiálmi, ktoré majú vlastnosti spomaľujúce horenie a ohňovzdornosť, a ochranná vrstva sa skladá z vhodnej spomaľovacej a ohňovzdornej pásky omotanej okolo.

Medený kovový plášť: Vyrába sa technológiou zvárania medeným pásom argónovým oblúkom a je zvlnený.

Vrstva plášťa: Je vyrobená z polyolefínového plášťového materiálu s nízkou dymivosťou a bez obsahu halogénov. Vo všeobecnosti je to oranžová alebo mandarínková, ale čiernu je možné vybrať podľa požiadaviek.

štrukturálny diagram

Rttz Fire Retardant Corrugated Copper Cable

Výkonnostný parameter

Menovité napätie vlnitého medeného kábla spomaľujúceho horenie RTTZ je 0,6/1 kV. Skúšobné napätie je nastavené na 3,5 kV a napätie sa nepretržite aplikuje počas 5 minút bez toho, aby počas tejto doby došlo k poruche. Maximálna prípustná dlhodobá prevádzková teplota káblového vodiča je 90 ℃.

Pri ukladaní káblov by teplota okolia nemala byť nižšia ako 0 °C. Minimálny polomer ohybu je 12-násobok vonkajšieho priemeru kábla. Minerálna izolačná vrstva je starostlivo vytvorená pomocou niekoľkých vrstiev ohňovzdornej sľudovej pásky.

Pri 20ºC musí odpor vodiča striktne spĺňať špecifikované normy pre žíhané medené vodiče typu 1 alebo 2 v GB/T 3956 a IEC 60228. Pri teplote okolia by izolačný odpor kábla nemal byť menší ako 100 MΩ·km.

Z hľadiska skúšania požiarnej odolnosti plne spĺňa štandardné požiadavky GB/T 34926. Špecifická skúšobná metóda je nasledovná:

Najprv vykonajte testy C, W, Z v súlade s normou BS 6387;

Po druhé, skúška sa vykoná v súlade s ustanoveniami BS 8491;

Po tretie, vykonajte test požiarnej odolnosti podľa GB/T 19216.21 s teplotou regulovanou na 950~1000 ℃, trvaním vystavenia ohňu 180 minút a dobou chladenia 15 minút. Počas tohto obdobia nesmie kábel vykazovať skraty alebo prerušené obvody.

Spôsob reprezentácie produktu

Kód produktu

Sľudová páska minerálne izolovaný vlnitý medený kábel s medeným plášťom………R

Vonkajší polyolefínový plášť………………Y

Medený vodič ................................. T

Bezhalogénový a málo dymivý …………………WD (voliteľné)

Medený plášť ................................. T

Nehorľavé triedy A/B/C... ZA/B/C

Sľudová páska ................................................................................................Z

Menovité napätie …………………0,6/1

Špecifikácie káblov

počet jadier	1	2	3	4	5	3+1, 3+2	4+1
prierez mm²	25-630	1,5 až 300	1,5 až 240	1,5 až 185	1,5 až 150	4～185	4-150

Bezpečnostné opatrenia pre káble

Inštalácia

Spôsob kladenia: Môže sa klásť do tunelov, káblových žľabov, žľabov, žľabov a šácht, pričom podporuje exponované aj skryté uloženie. Pre jednožilové káble je zakázané používať magnetické vodivé materiály (ako je železný drôt) na fixáciu, aby sa predišlo strate vírivých prúdov.

Ohyb a rozpätie: Ovládajte polomer ohybu podľa špecifikácií výrobcu. Referencia pre horizontálne rozpätie závesov: Pre vonkajšie priemery ≤20 mm je rozpätie 400 mm; pre tých >20mm je rozpätie 800mm. Pre vertikálne rozpätie podpery: Pre vonkajšie priemery ≤20 mm je rozpätie 1500 mm; pre tých >20mm je rozpätie 1000mm.

Odvíjanie a fixácia: Odvíjajte kábel podľa smeru vyznačeného na kotúči kábla, aby ste sa vyhli krúteniu; pozrite si vyššie uvedené požiadavky na rozpätie upevnenia v káblovom žľabe.

Terminál a konektor

Výroba koncovky: Odstráňte približne 300 mm izolácie z koncového vodiča, zalisujte nos drôtu a pomocou megohmetra otestujte izolačný odpor medzi medeným plášťom a vodičom, ako aj medzi vodičmi. Po uistení sa, že izolačný odpor je uspokojivý, aplikujte teplom zmrštiteľnú manžetu na utesnenie.

Stredné konektory: Uprednostňuje sa použitie hotových konektorov s hodnotou požiarnej odolnosti v súlade s odolnosťou tela kábla. Počas inštalácie na mieste je potrebné zabezpečiť tesnenie a izoláciu, aby sa znížili chybné miesta.

Prevádzka a údržba

Regulácia teploty: Počas normálnej prevádzky by teplota vodiča nemala prekročiť 90 ℃. Keď sa vodič nedá dotýkať a neprichádza do kontaktu s horľavými materiálmi, teplota plášťa sa môže zvýšiť na 105 ℃.

Testovanie izolácie: Pravidelne používajte megger na testovanie izolačného odporu, aby ste sa uistili, že nie je vlhkosť alebo poškodenie; medený plášť musí byť spoľahlivo uzemnený, aby bola zaistená bezpečnosť.

Prevencia straty a ochrana: Zabráňte poškriabaniu plášťa ostrými predmetmi a pri prechode cez steny/podlahové dosky pridajte ochranné návleky, aby ste zabránili mechanickému poškodeniu.
