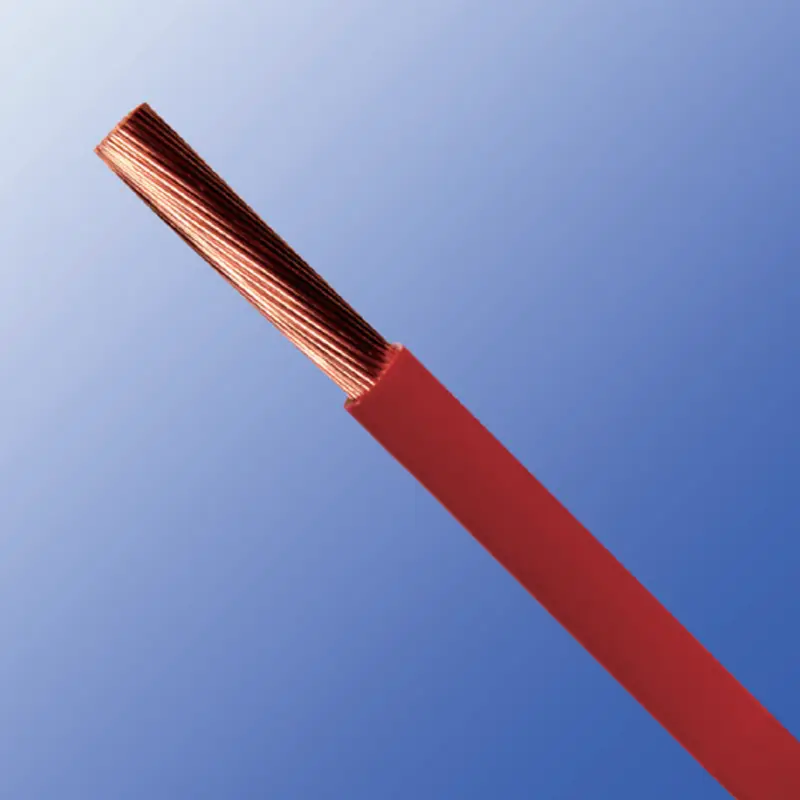

H07V-K H07V-U H07V-R Flexibilné PVC izolované 1žilové káble sú vhodné pre rôzne elektrické inštalácie. Beida, popredný čínsky výrobca, používa pri výrobe vysokokvalitné medené vodiče a izolačné materiály z PVC, výsledkom čoho sú káble, ktoré sú flexibilné, odolné a majú vynikajúcu vodivosť.
Tento izolovaný jednožilový kábel je vhodný pre pevné vedenie v domácnostiach, osvetľovacích systémoch a elektrických zariadeniach. Má menovité napätie 450/750 V, spomaľuje horenie a je v súlade s medzinárodnými bezpečnostnými a výkonnostnými normami.
Jednožilový kábel H07V, ktorý sa skladá z medeného vodiča T1R a bezolovnatej PVC izolácie, má certifikát CE a má vynikajúce elektrické vlastnosti a mechanické fyzikálne vlastnosti.
Dirigent
H07V-U: Pevný holý medený vodič, v súlade s normou EN 60228 cl-1, poskytujúci stabilný prenos prúdu, vhodný pre pevné vedenie.
H07V-R: Spletený holý medený vodič, v súlade s normou EN 60228 cl-2, vhodnejší pre zložité elektroinštalačné aplikácie, s dobrou pevnosťou v ťahu a ohybom.

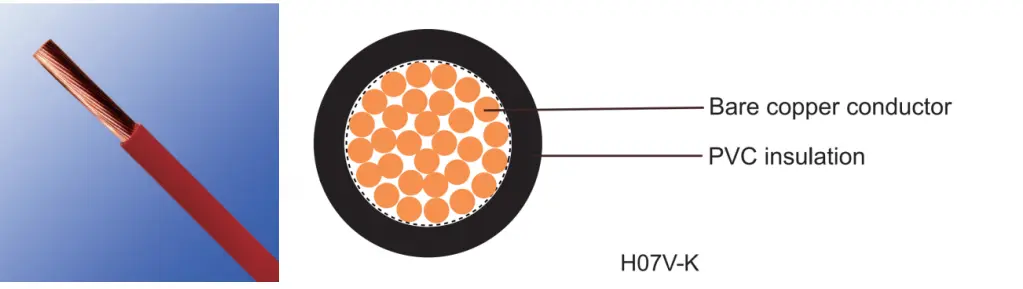

H07V-K: Jemný lankový medený vodič, v súlade s normou EN 60228 cl-5. Ponúka vyššiu flexibilitu, vhodnú pre prostredia vyžadujúce väčšiu flexibilitu, ako sú mobilné elektrické zariadenia alebo miesta vyžadujúce väčší polomer ohybu.
Izolačná vrstva
Izolačný materiál kábla používa bezolovnaté PVC, v súlade s normou TI 2. Poskytuje dobrú elektrickú izoláciu a účinne zabraňuje korózii z vonkajšieho prostredia, čím zvyšuje životnosť a bezpečnosť kábla.
H07V-K H07V-U H07V-R Flexibilné jednožilové káble s PVC izoláciou sú široko používané v nízkonapäťovej pevnej elektroinštalácii. Prečo sú tieto káble vhodnou voľbou?
1. Elektrický výkon
Menovité napätie produktu je 450/750 V, vďaka čomu je vhodný pre väčšinu civilných a priemyselných nízkonapäťových distribučných systémov. Medený vodič má vysokú vodivosť a nízky odpor, čo má za následok minimálne straty energie.
Izolácia z PVC má dobrú dielektrickú pevnosť, účinne zabraňuje skratom a úniku.
2. Mechanické a environmentálne vlastnosti
Izolačná vrstva PVC kábla má určitý stupeň odolnosti proti opotrebeniu, odolnosti voči olejom a chemickej korózii. Rozsah prevádzkových teplôt je -5 °C až +70 °C, vďaka čomu je vhodný pre suché alebo bežné vnútorné prostredie.
Naše jednožilové izolované káble majú tiež určitý stupeň nehorľavosti, čím spĺňajú základné požiadavky na požiarnu bezpečnosť.
3. Jednoduchá inštalácia
Všetky tri modely sa ľahko inštalujú.
H07V-K má flexibilný vodič, vďaka čomu je mäkký a ľahko sa ohýba, dokonca aj v stiesnených priestoroch alebo v zložitých prostrediach smerovania.
H07V-R má lankový vodič, ktorý kombinuje flexibilitu a mechanickú pevnosť pre pohodlnú inštaláciu na mieste.

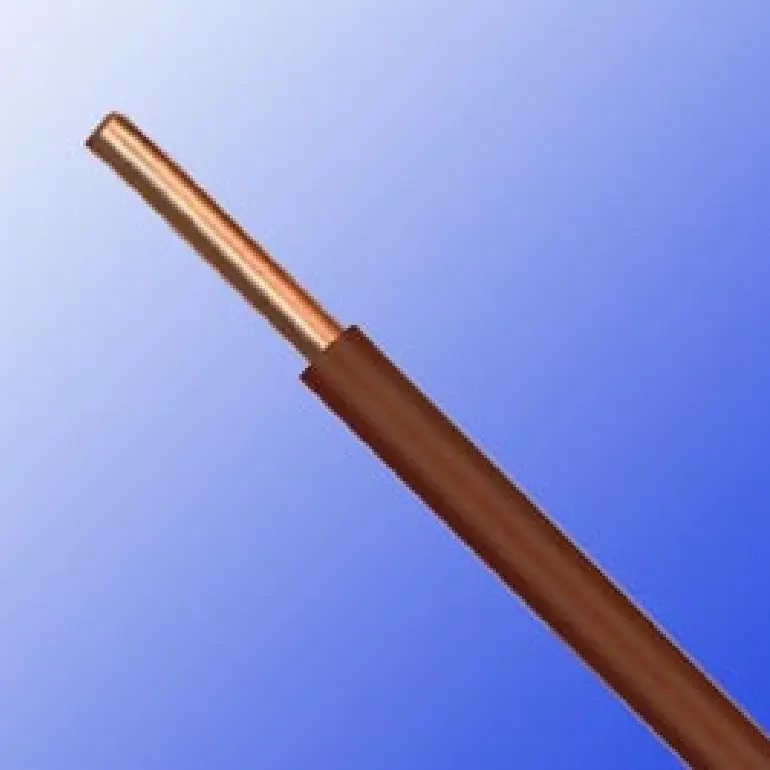

H07V-U má pevný vodič, jednoduchú konštrukciu a je menej náchylný na zalomenie počas priamej inštalácie.
Odporúčaná voľba závisí od aktuálneho scenára aplikácie. Ako spoľahlivý výrobca využíva Beida svoje profesionálne skúsenosti na analýzu základov pre výber a poskytovanie odporúčaní.
▷H07V-U
Toto je najzákladnejšia a najlacnejšia možnosť. Vďaka svojmu jedinému hrubému medenému drôtu má silné "tvarovacie" schopnosti a je veľmi stabilný, keď je vedený cez priame vedenie.
Odporúčané použitie: Podomietkové rozvody pri rekonštrukcii domov (zásuvky, vypínače), základné stavebné rozvody.
▷H07V-R
Toto je pevný drôt, vylepšená verzia jednožilového kábla H07V-U. Keď je dopyt po prúde vysoký a plocha prierezu drôtu presahuje 10 mm2, jedno vlákno medeného drôtu má obmedzenia. Hrubý medený drôt je potrebné rozdeliť na 7 alebo viac prameňov skrútených dohromady.
Stručne povedané, H07V-R si zachováva vodivú stabilitu pevného drôtu, pričom je o niečo pružnejší ako typ U.
Odporúčané použitie: Prívodné vedenia do priemyselných závodov, vysokovýkonné rozvodné diaľkové vedenia, kladenie diaľkových vedení.

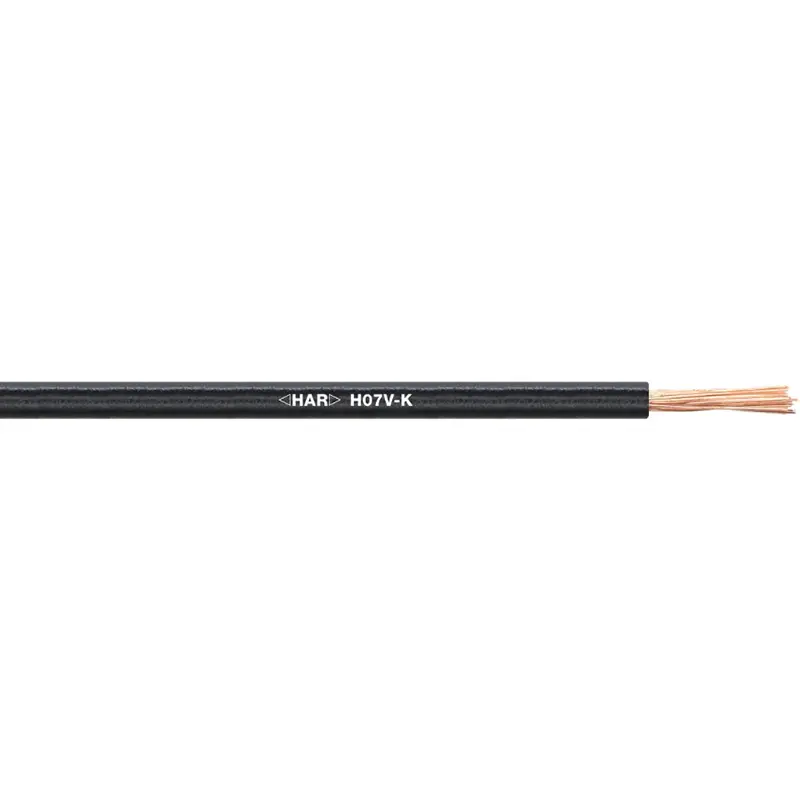

▷H07V-K
Tento typ pozostáva z desiatok alebo dokonca stoviek jemných medených drôtov, ako sú pramene vlasov, a možno ich ľahko zauzliť ako lano.
Kľúčový bod: Veľmi odolný voči vibráciám. Ak vaše zariadenie vibruje, musíte zvoliť typ K.
Poznámka: Konce ohybných drôtov sú náchylné na rozstrapkanie. Pri inštalácii sa musia použiť koncovky lisované za studena (európske koncovky/kolíkové koncovky); nedajú sa priamo zaskrutkovať pod skrutky, inak môže slabý kontakt ľahko spôsobiť požiar.
Odporúčané použitie: PLC riadiace skrine, sekundárne obvody rozvodných skríň, vnútorné rozvody elektrospotrebičov.
Menovité napätie: 450/750V
Testovacie napätie: 2500 V
Odpor vodiča: Pozri nižšie uvedený list
Pracovná teplota: -5ºC až +70ºC
Teplota skratu: +160 ºC
Spomaľovač horenia: podľa IEC 60332-1-2
Minimálny polomer ohybu: 4* vonkajší priemer
Veľkosť: Pozri nižšie uvedený list
|
Typ |
Dirigent |
Izolácia |
Elektrická charakteristika |
|||
|
Nominálna oblasť |
Štruktúra dirigenta |
Hrúbka izolácie |
Celkový priemer |
Odpor vodiča pri 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
č./mm |
mm |
Min |
Max |
Ω／ km |
|
|
H07V-U |
1.5 |
1/1,38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1,78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2,25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2,76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1,32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1,67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2,47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1,75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2,00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2,48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2,22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

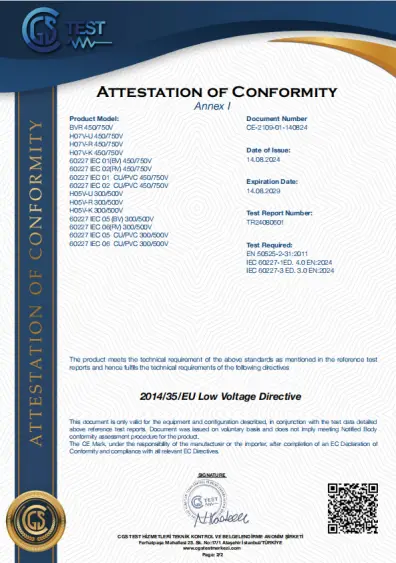

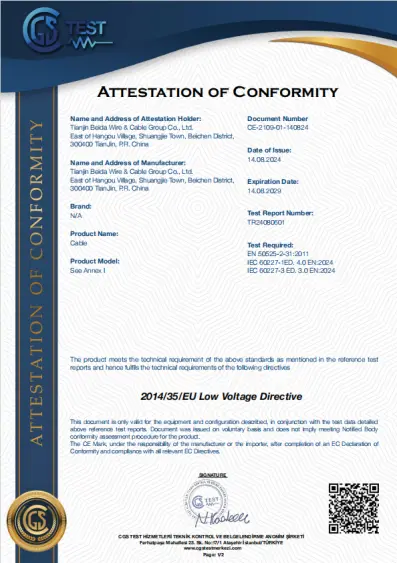

CE certifikované
Norma: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Včasné doručenie
Máme efektívny výrobný systém s krátkymi výrobnými cyklami, čo nám umožňuje dokončiť objednávky v krátkom čase.
Veľký inventár
Beida je profesionálny dodávateľ a v našom sklade udržiavame veľké zásoby, čo nám umožňuje rýchle dodanie. Bez ohľadu na špecifikácie káblov, ktoré potrebujete, môžeme rýchlo reagovať.
Normy kvality
Naše produkty sú vyrábané prísne podľa normy EN 50525 a naša kvalita je celosvetovo certifikovaná. Každý kábel prechádza viacerými kontrolami kvality.
Možnosti balenia
Balenie káblov je dostupné vo forme kotúčov alebo zväzkov, ktoré ponúkajú flexibilnejšie možnosti prepravy a umožňujú vám vybrať si najvhodnejšiu metódu balenia na základe vašich skutočných potrieb.
Prispôsobené káble spomaľujúce horenie a ohňu
Ak máte špecifické požiadavky, môžeme vyrobiť káble spomaľujúce horenie a ohňovzdorné káble rôznych tried, ktoré zaisťujú dostatočnú bezpečnosť a zvýšenú protipožiarnu ochranu aj pri použití káblov v špeciálnych prostrediach.
Podrobnosti o balení:
Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.
Prístav: Tianjin Port
Dodanie: po mori, letecky, expresne.
