Napájací kábel BS 5467

Kúpte si napájací kábel BS 5467 z továrne Tianjin Beida, môžeme ponúknuť priame ceny z výroby. Tento typ kábla je v súlade s britskými normami a môže byť použitý pre napájanie a ovládacie vedenia. Je chránený pancierom z oceľového drôtu a odolá určitým ťahovým a tlakovým silám. Môže byť použitý vo vnútri budov alebo zakopaný priamo pod zemou.

Odoslať dopyt

Popis produktu

Tento štandardný napájací kábel BS 5467 je dobre navrhnutý a plne funkčný, vhodný pre napájacie aj riadiace vedenia a poskytuje stabilné a spoľahlivé riešenie prenosu energie pre rôzne priemyselné a civilné aplikácie. Jeho unikátne brnenie z oceľového drôtu je hlavným lákadlom. Tento dizajn nielen zvyšuje mechanickú pevnosť kábla, umožňuje mu odolávať ťahovým a tlakovým silám a účinne odolávať vonkajšiemu fyzickému poškodeniu, ale tiež výrazne zlepšuje jeho odolnosť a životnosť, pričom zachováva stabilnú prevádzku aj v drsnom prostredí.

Napájací kábel BS 5467 od Tianjin Beida sa tiež môže pochváliť vynikajúcou prispôsobivosťou k životnému prostrediu. Či už ide o vnútorné rozvody vo výškových budovách alebo zložitých podzemných projektoch, tento kábel to všetko ľahko zvládne. Vnútri budov sa bez problémov integruje do rôznych štýlov výzdoby a ponúka tak estetiku, ako aj praktickosť; zatiaľ čo pri zakopaní pod zemou jeho vynikajúca odolnosť proti korózii a vode zaisťuje, že kábel zostane počas dlhodobého zakopania neovplyvnený environmentálnymi faktormi a poskytuje nepretržitý a stabilný prenos energie.

Štruktúra produktu

Bs 5467 Power Cable

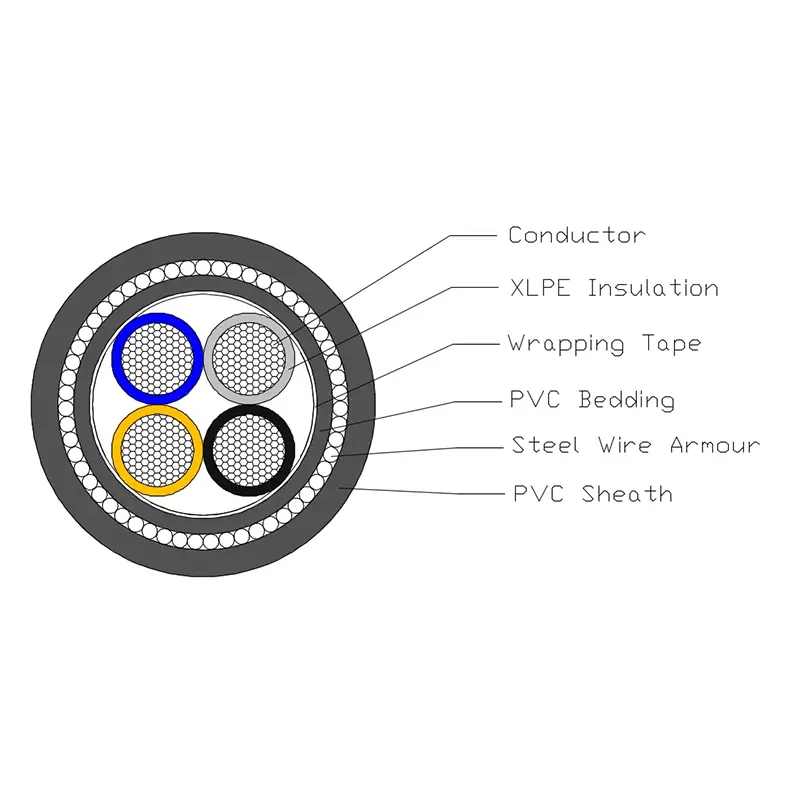

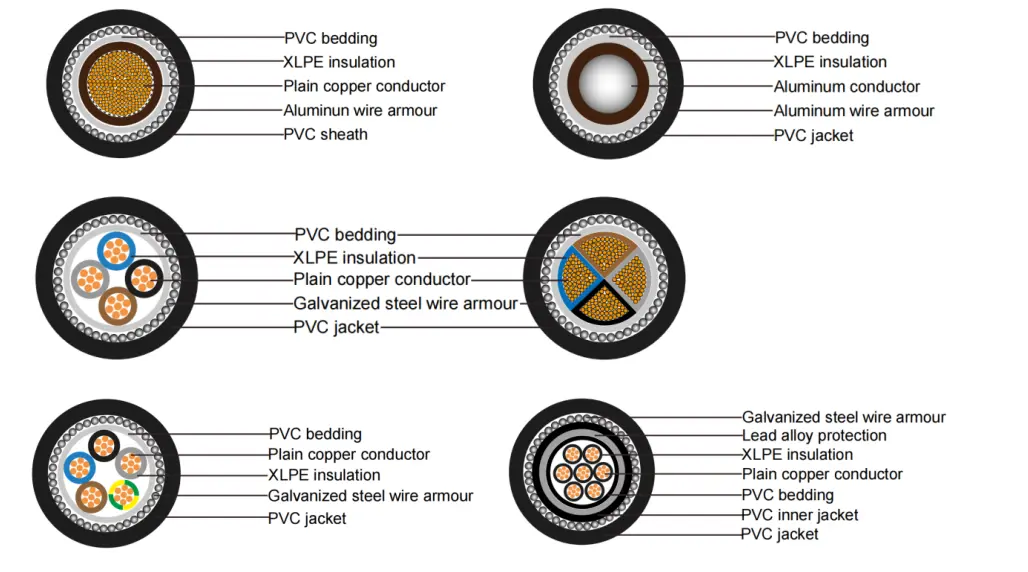

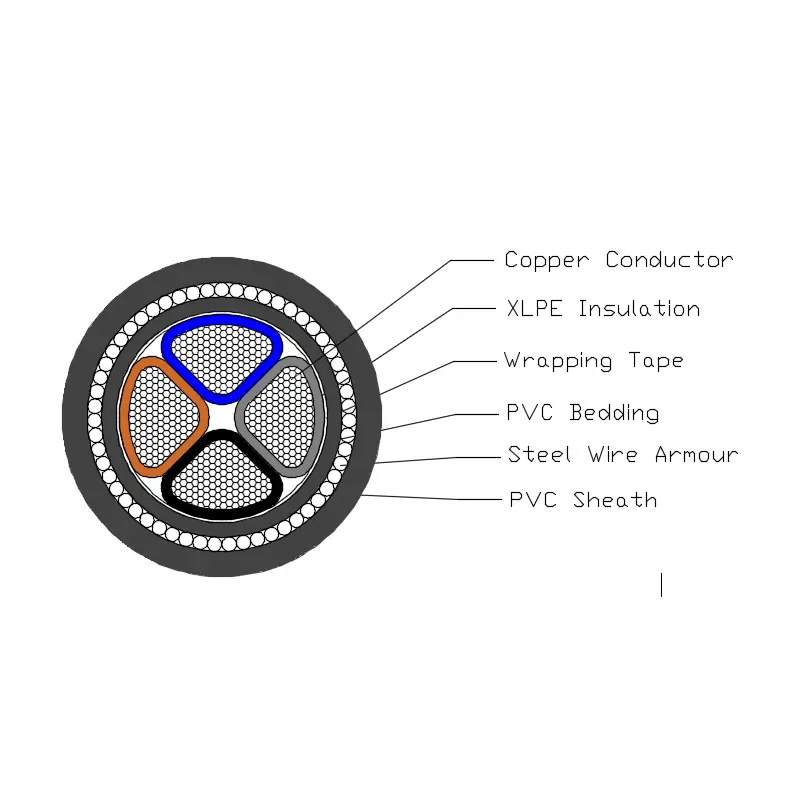

XLPE izolovaný PVC plášť SWA napájací kábel sa skladá z T1R medeného vodiča, XLPE izolácie, PVC podložky, oceľového panciera a PVC plášťa.

Vodič: Plný medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa BS EN 60228.

Izolácia: XLPE typ GP8 podľa BS 7655-1.3

Farba jadra: 1 jadro: narodené alebo modré

2 jadrá: urodené, modré

3 jadrá: narodené, čierne, šedé

4 jadrá: modrá, urodzená, čierna, šedá

5 jadier: zelená/žltá, modrá, narodená, čierna, šedá

Nad 5 čísel: biele jadrá s čiernym číslom

Podstielka: Podstielka musí byť extrudovaný polymérny materiál v súlade s prevádzkovou teplotou kábla.

Pancier z oceľových drôtov: Jednožilový kábel: pancier z hliníkového drôtu

Viacžilový kábel: pancier z oceľového drôtu

Vonkajší plášť: Plášť musí byť z extrudovaného PVC materiálu podľa typu 9 špecifikovaného v BS 7655-4.2.

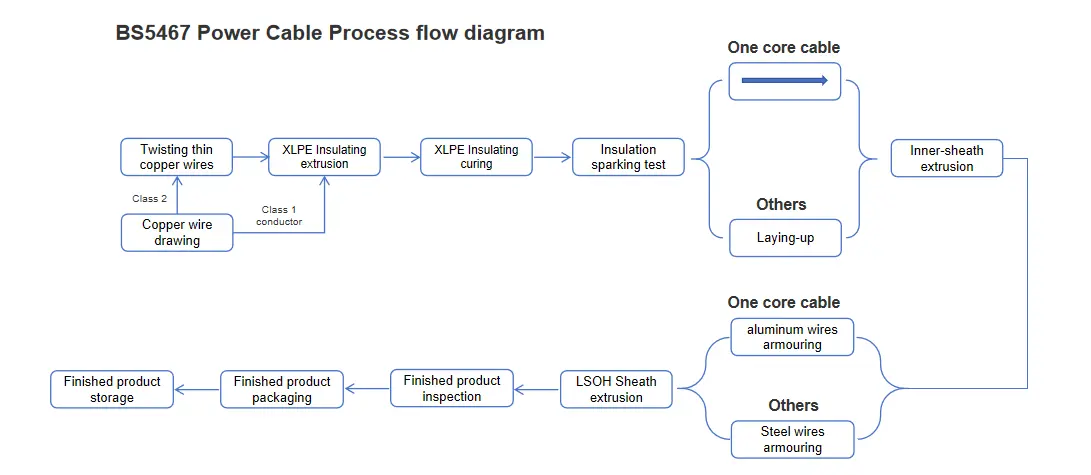

Vývojový diagram procesu

Bs 5467 Power Cable

Výkonnostný parameter

Napájací kábel BS 5467 má jasne definované elektrické a fyzikálne výkonové parametre. Jeho menovité napätie je nastavené na dvoch úrovniach: 600 kV a 1 000 kV, ktoré spĺňajú požiadavky na napätie v rôznych scenároch. Pri testovaní elektrickej bezpečnosti výrobok odolal testovaciemu napätiu 3,5 kV po dobu 5 minút bez akejkoľvek poruchy, čo plne preukázalo spoľahlivosť jeho elektrickej izolácie. Čo sa týka teplotnej adaptability, tento produkt má široký rozsah prevádzkových teplôt a môže pracovať stabilne v prostrediach od 0 ℃ do +90 ℃. Medzitým môže jeho teplota pri skrate dosiahnuť +250 ℃, čo demonštruje vynikajúcu odolnosť voči vysokým teplotám. Okrem toho má tento produkt vynikajúcu flexibilitu s minimálnym polomerom ohybu 12-násobkom jeho vonkajšieho priemeru, čo uľahčuje inštaláciu a zapojenie v rôznych zložitých prostrediach. Pokiaľ ide o samozhášavosť, tento výrobok spĺňa normu BS EN 60332-1-2, čím sa účinne znižuje riziko požiaru.

Test kábla

Rutinné testy káblov

Test jednosmerného odporu vodiča: Vykonajte test jednosmerného odporu vodiča pri 20 °C. Nameraná hodnota jednosmerného odporu vodiča musí striktne spĺňať príslušné požiadavky časti 2 normy BS EN 60228.

Test napätia elektrického kábla: Aplikujte napätie 3500 V na kábel po dobu 5 minút. Počas tohto procesu by sa kábel nemal pokaziť.

Odberové testy

Kontrola konštrukcie vodiča: Konštrukcia vodiča musí plne zodpovedať technickým požiadavkám špecifikovaným v BS EN 60228.

Kontrola rozmerov: Rozmery izolácie kábla, vnútorného obloženia, pancierovania drôtu a plášťa musia spĺňať špecifické požiadavky v tabuľke 3 normy BS 5467.

Test horenia jedného kábla: Výsledky testu horenia jedného kábla musia spĺňať požiadavky normy BS EN 60332-1-2.

Typové testovanie

Izolačný výkon: Izolačný výkon kábla musí spĺňať požiadavky špecifikované v BS 7655-1-3.

Výkonnosť vnútornej vložky: Výkonnosť vnútornej vložky musí spĺňať príslušné požiadavky článku 9.2 normy BS 5467.

Výkon plášťa: Výkon plášťa musí spĺňať požiadavky špecifikované v BS 7655-4-2.

Testovanie kompatibility: Výsledky testu kompatibility musia spĺňať požiadavky prílohy C normy BS 5467.

Skúška zmrašťovania izolácie: Skúška zmrašťovania izolácie musí spĺňať požiadavky článku 18.3 normy BS 5467 a skúšobná metóda sa musí vykonávať podľa normy BS EN 60811-502.

Skúška zmršťovania plášťa: Skúška zmršťovania plášťa musí spĺňať požiadavky článku 18.6 normy BS 5467.

Skúška odolnosti proti roztrhnutiu plášťa: Skúška odolnosti voči roztrhnutiu plášťa musí spĺňať požiadavky prílohy D BS 5467.

Veľkosť konštrukcie

Maximálna odolnosť vodiča a panciera
pre jednožilový kábel pri 20 ℃
Typ	Maximálny odpor pri 20 ℃
Nominálny prierez vodiča	Dirigent		Pancier z hliníkového drôtu
Nominálny prierez vodiča	Meď	hliník	Káble s lankovým medeným vodičom	Káble s lankovým hliníkovým vodičom
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximálna odolnosť vodiča a panciera
pre kábel od 2 do 5 žíl pri 20 ℃
Typ	Maximálny odpor pri 20 ℃
Nominálny prierez vodiča	Dirigent		Pancier z oceľového drôtu
	Meď	hliník	Káble s lankovým medeným vodičom
	Meď	hliník	2 jadro	3 jadro	4 jadro	5 jadrový
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Prúdová kapacita v ampéroch (A)

Menovité napätie 0,6/1kV XLPE izolačný napájací kábel
prúdová kapacita v ampéroch (A)
Teplota okolia: vo vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiča: 90 ℃
Koeficient tepelného odporu pôdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jadra	Jedno jadro				Viac jadier
Plocha prierezu, mm²	Vo vzduchu		V zemi		Vo vzduchu		V zemi
Plocha prierezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancier jednožilových káblov je vyrobený z nemagnetických materiálov.
