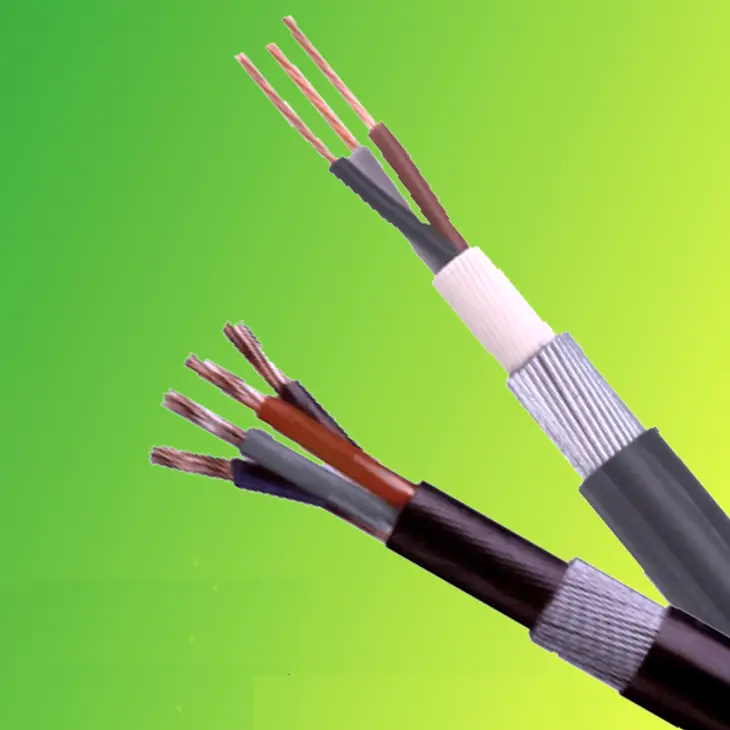

Napájací kábel BS 6724

Ak chcete získať priame výrobné ceny napájacieho kábla BS 6724, môžete si vybrať Beida ako svojho dodávateľa. Tento typ kábla je v súlade s britskými normami a môže byť použitý pre napájanie a ovládacie vedenia. Kábel je chránený bezhalogénovým plášťom s nízkou dymivosťou. V prípade požiaru tento kábel produkuje veľmi málo dymu a dym je netoxický. Je vhodný na použitie v husto obývaných oblastiach a môže byť inštalovaný vo vnútri budov alebo zakopaný priamo pod zemou.

Odoslať dopyt

Popis produktu

Beida je profesionálny dodávateľ káblov a vodičov v Číne. Pokiaľ ide o štruktúru produktu, náš napájací kábel BS 6724 používa izoláciu zo zosieťovaného polyetylénu (XLPE) a polyolefínový plášť bez obsahu halogénov s nízkou dymivosťou v kombinácii s pancierovou vrstvou z pozinkovaného oceľového drôtu, ktoré tvoria viacvrstvový ochranný systém. Bezhalogénový plášť s nízkou dymivosťou má významné bezpečnostné výhody; keď je vystavený ohňu, uvoľňuje nielen extrémne nízke množstvo dymu, čím znižuje vplyv dymu na prenos okolitého svetla a zabezpečuje viditeľnosť úniku, ale vytvára aj netoxický a nekorozívny dym, čím zabraňuje sekundárnym zraneniam a plne spĺňa bezpečnostné potreby husto obývaných oblastí.

Káble sú dostupné v rôznych špecifikáciách, od jednožilových až po 48-žilové. Vodiče sú vyrobené z kvalitnej žíhanej medi, ktorá ponúka vynikajúcu vodivosť. Izolačná vrstva sa môže pochváliť vysokou izolačnou pevnosťou a prešla testovaním odolnosti voči napätiu, aby bola zaistená bezpečná prevádzka. Či už ide o prenos energie v priemyselných závodoch, elektroinštaláciu vo výškových budovách alebo distribúciu energie v podzemných potrubiach, napájacie káble Tianjin Beida BS 5467 poskytujú spoľahlivé riešenia a vytvárajú pevnú bezpečnostnú bariéru pre prenos energie s profesionálnou kvalitou.

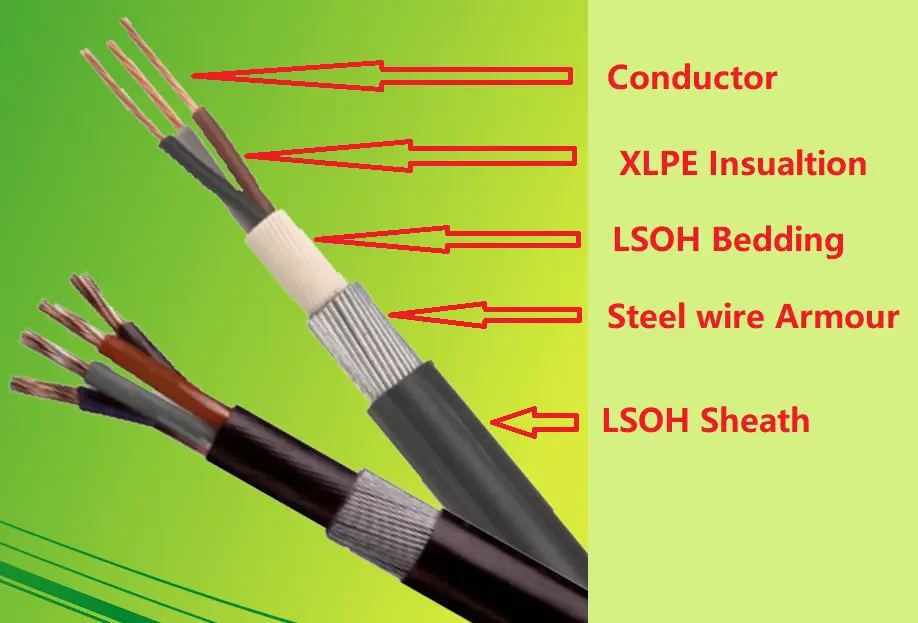

Štruktúra produktu

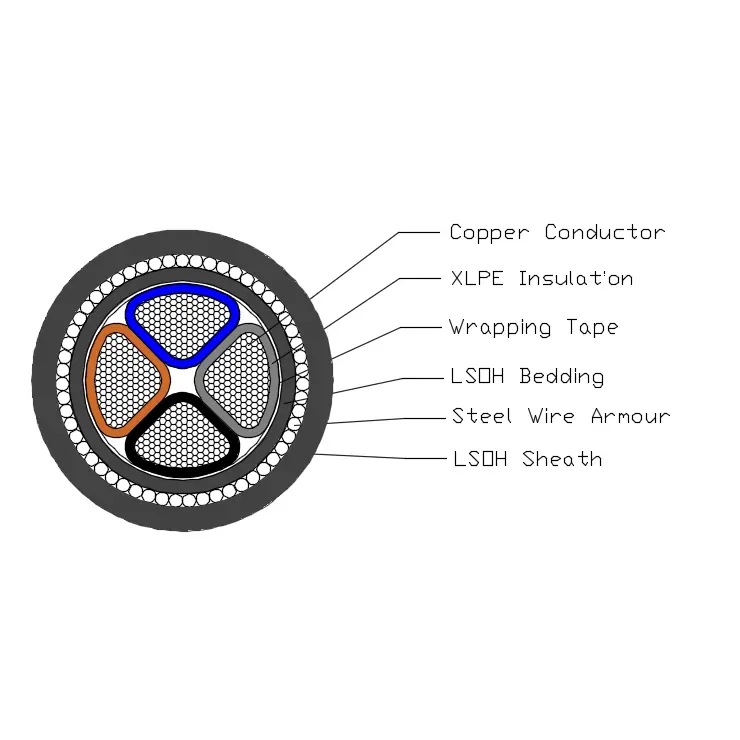

Napájací kábel BS 6724 sa skladá z medeného vodiča T1R, izolácie XLPE, PVC podložky, oceľového panciera a LSOH plášťa.

Vodič: Plný medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa BS EN 60228.

Izolácia: XLPE typ GP8 podľa BS 7655-1.3

Farba jadra: 1 jadro: narodené alebo modré

2 jadrá: urodené, modré

3 jadrá: narodené, čierne, šedé

4 jadrá: modrá, urodzená, čierna, šedá

5 jadier: zelená/žltá, modrá, narodená, čierna, šedá

Nad 5 čísel: biele jadrá s čiernym číslom

Podstielka: Podstielka musí byť extrudovaná z polymérneho materiálu LSOH v súlade s prevádzkovou teplotou kábla.

Pancier z oceľových drôtov: Jednožilový kábel: pancier z hliníkového drôtu

Viacžilový kábel: pancier z oceľového drôtu

Vonkajší plášť: Plášť musí byť extrudovaný z LSOH materiálu špecifikovaného v BS 7655-6.1.

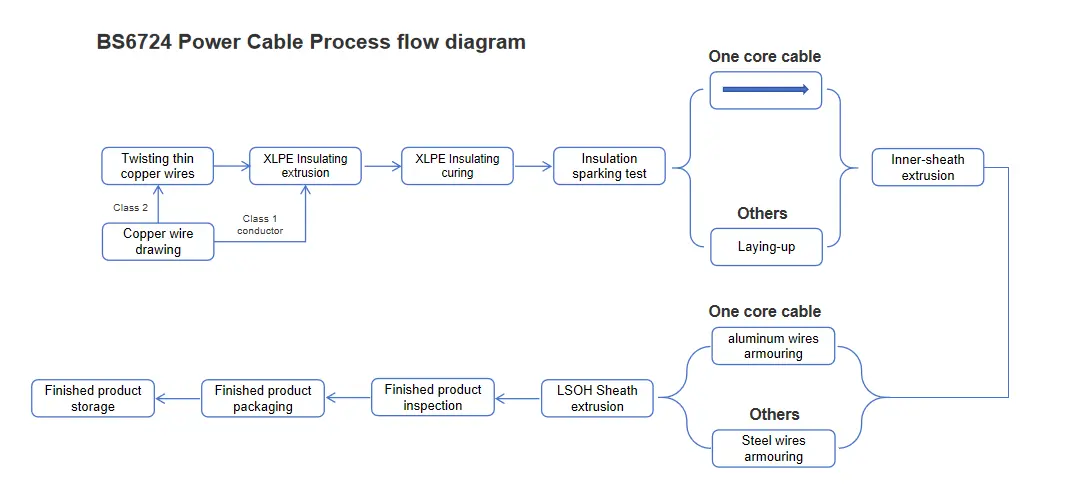

Vývojový diagram procesu

Výkonnostný parameter

Napájací kábel BS 6724 má menovité napätie 600/1000 kV, čím ľahko zmierňuje prevádzkové požiadavky vozidiel s vysokým napätím. Odolal prísnemu 5-minútovému zaťažkávaciemu testu s napätím 3,5 kV bez akéhokoľvek poškodenia, čím preukázal stabilný a spoľahlivý izolačný výkon.

Produkt má široký rozsah prevádzkových teplôt, od 0 ℃ do + 90 ℃. Dokonca aj v extrémne vysokoteplotných prostrediach dokáže odolať teplotám až +250 ℃ v podmienkach skratu, vďaka čomu je vhodný pre rôzne aplikácie VGA.

Je mimoriadne flexibilný, s minimálnym polomerom ohybu 12-násobkom jeho vonkajšieho priemeru, čo umožňuje flexibilné a jednoduché zapojenie bez ohľadu na inštalačný priestor. Okrem toho jeho úroveň vyžarovania svetla spĺňa normy BS EN 60332-1-2, jeho bezhalogénový výkon je certifikovaný podľa IEC 60754 a EN 50267 a jeho hustota dymu spĺňa požiadavky IEC 61034 a EN 50268, čím sa maximalizuje jeho bezpečnosť a šetrnosť k životnému prostrediu.

Veľkosť konštrukcie

Maximálna odolnosť vodiča a panciera
pre jednožilový kábel pri 20 ℃
Typ	Maximálny odpor pri 20 ℃
Nominálny prierez vodiča	Dirigent		Pancier z hliníkového drôtu
Nominálny prierez vodiča	Meď	hliník	Káble s lankovým medeným vodičom	Káble s lankovým hliníkovým vodičom
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maximálna odolnosť vodiča a panciera
pre kábel od 2 do 5 žíl pri 20 ℃
Typ	Maximálny odpor pri 20 ℃
Nominálny prierez vodiča	Dirigent		Pancier z oceľového drôtu
	Meď	hliník	Káble s lankovým medeným vodičom
	Meď	hliník	2 jadro	3 jadro	4 jadro	5 jadrový
mm²	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km	Ω／ km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Prúdová kapacita v ampéroch (A)

Menovité napätie 0,6/1kV XLPE izolačný napájací kábel
prúdová kapacita v ampéroch (A)
Teplota okolia: vo vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiča: 90 ℃
Koeficient tepelného odporu pôdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jadra	Jedno jadro				Viac jadier
Plocha prierezu, mm²	Vo vzduchu		V zemi		Vo vzduchu		V zemi
Plocha prierezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancier jednožilových káblov je vyrobený z nemagnetických materiálov.
