Napájací kábel BS 6346

Tianjin Beida je čínsky výrobca a dodávateľ napájacieho kábla BS 6346. Tento druh kábla možno použiť na napájanie a ovládacie vedenia v systémoch nízkeho napätia. Kábel je izolovaný a opláštený PVC a chránený pancierom z oceľového drôtu. Kábel odolá ťahu a tlaku. Môže byť inštalovaný vo vnútri budov alebo zakopaný priamo pod zemou.

Odoslať dopyt

Popis produktu

Ako profesionálny výrobca používa napájací kábel Beida BS 6346 pokročilé materiály izolácie a plášťa z PVC s dizajnom panciera z oceľového drôtu, ktorý dokáže účinne odolávať vonkajšiemu napätiu a tlaku, aby sa zabezpečila dlhodobá stabilná prevádzka kábla. Napájacie káble BS 6346 ponúkajú vysokú úroveň bezpečnosti a stability, či už sú inštalované vo vnútri budov alebo uložené priamo pod zemou. Jeho medený vodič, vankúš z PVC a pancier z oceľového drôtu umožňujú káblu odolávať fyzickému tlaku v zložitých prostrediach, zabezpečujú normálnu prevádzku energetických systémov a rieši problém, že tradičné napájacie káble sa v drsnom prostredí ľahko poškodia.

Štruktúra produktu

Bs 6346 Power Cable

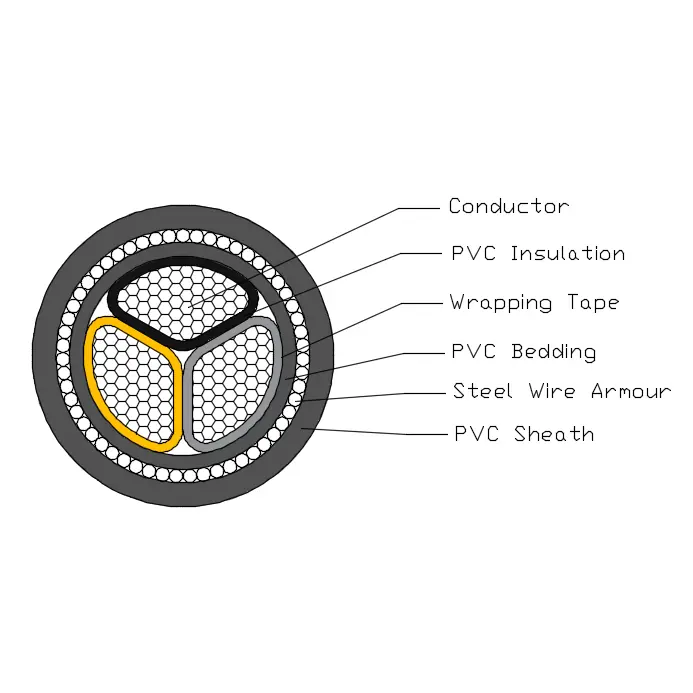

Napájací kábel BS 6346 sa skladá z medeného vodiča T1R, PVC izolácie, PVC podložky, oceľového panciera a PVC plášťa.

Vodič: Plný medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa BS EN 60228.

Izolácia: PVC typ GP8 podľa BS 7655-1.3

Farba jadra: 1 jadro: narodené alebo modré

2 jadrá: urodené, modré

3 jadrá: narodené, čierne, šedé

4 jadrá: modrá, urodzená, čierna, šedá

5 jadier: zelená/žltá, modrá, narodená, čierna, šedá

Nad 5 čísel: biele jadrá s čiernym číslom

Podstielka: Podstielka musí byť extrudovaná z polymérneho materiálu LSOH v súlade s prevádzkovou teplotou kábla.

Pancier z oceľových drôtov: Jednožilový kábel: pancier z hliníkového drôtu

Viacžilový kábel: pancier z oceľového drôtu

Vonkajší plášť: Plášť musí byť z extrudovaného PVC materiálu typu TM1 špecifikovaného v BS 7655.

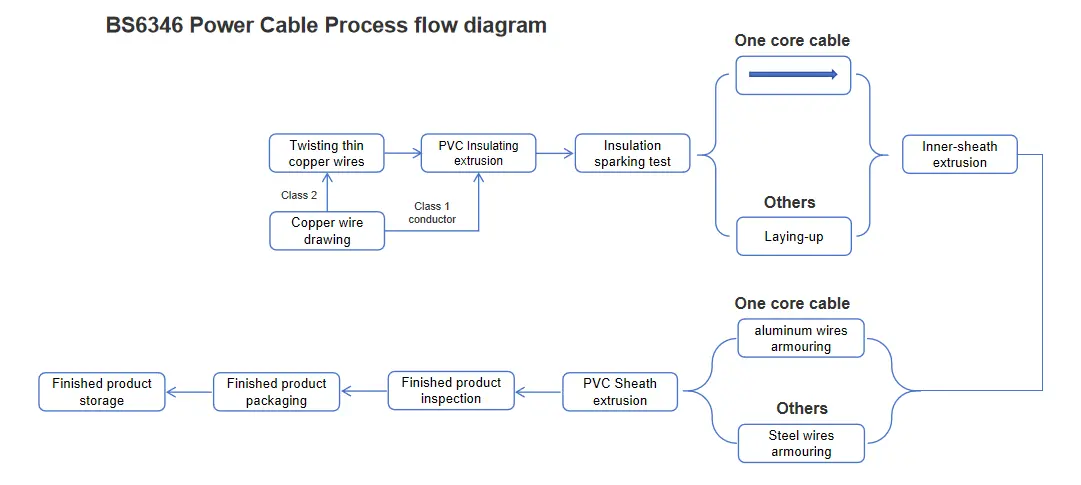

Vývojový diagram procesu

Bs 6346 Power Cable

Výkonnostný parameter

Menovité napätie: 600/1000kV

Testovacie napätie: 3,5 kV po dobu 5 minút bez poruchy

Pracovná teplota: 0ºC až +60ºC

Teplota skratu: +160 ºC

Minimálny polomer ohybu: 12* vonkajší priemer;

Odoláva plameňu: BS EN 60332-1-2

výrobné a kontrolné zariadenia

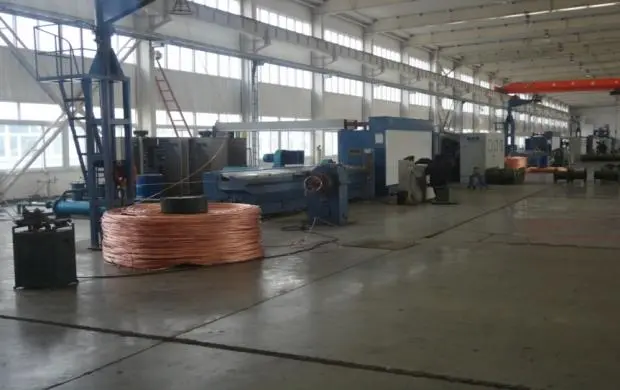

kresliaci stroj

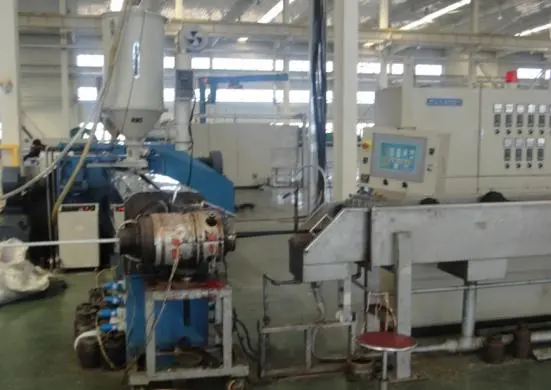

extrudér izolácie

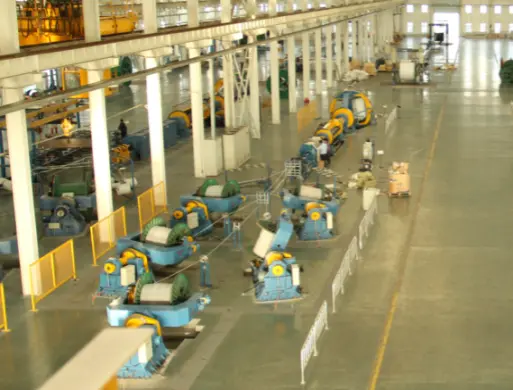

tvarovač káblov

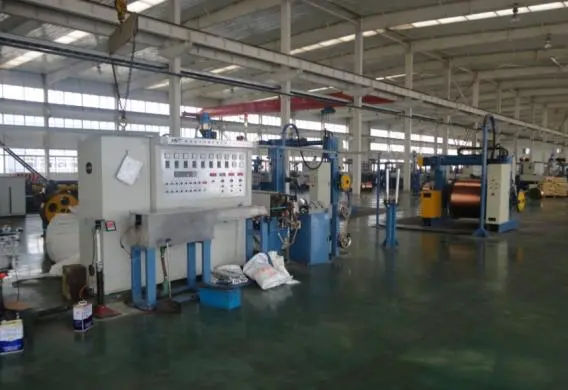

plášťový extrudér

konštrukčné a elektrické laboratórium

tepelná staršia komora

Prúdová kapacita v ampéroch (A)

Menovité napätie 0,6/1kV Izolácia PVC prúdová kapacita kábla v ampéroch (A) Okolitá teplota: na vzduchu: 40 ℃, na zemi: 25 ℃ Teplota vodiča: 70 ℃ Koeficient tepelného odporu pôdy: 1,0 k·m/W
Menovité napätie 0,6/1kV Izolácia PVC prúdová kapacita kábla v ampéroch (A) Okolitá teplota: na vzduchu: 40 ℃, na zemi: 25 ℃ Teplota vodiča: 70 ℃ Koeficient tepelného odporu pôdy: 1,0 k·m/W
Typ	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Počet jadra	Jedno jadro				Viac jadier
Plocha prierezu, mm²	Vo vzduchu		V zemi		Vo vzduchu		V zemi
Plocha prierezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Poznámka: Pancier jednožilových káblov je vyrobený z nemagnetických materiálov.
