XLPE izolovaný napájací kábel STA s PVC plášťom

Ak hľadáte spoľahlivého výrobcu a dodávateľa napájacieho kábla STA s izolovaným PVC plášťom XLPE, môžete si vybrať Tianjin Beida. Tento produkt je široko používaný napájací kábel s oceľovou páskou na nízkonapäťový prenos energie, ktorý možno zakopať priamo pod zem. Podľa rôznej ampacity sa prierez bežného káblového vodiča pohybuje od 2,5 mm2 do 500 mm2.

Odoslať dopyt

Popis produktu

Spoliehajúc sa na 35 rokov hlbokej kultivácie spoločnosti Tianjin Beida Cable Group v káblovom priemysle sme spustili XLPE izolovaný napájací kábel STA s PVC plášťom, ktorý možno nazvať silou nízkonapäťového prenosového poľa.

Ako high-tech podnik so známou čínskou ochrannou známkou, certifikáciou systému ISO a ďalšími autoritatívnymi kvalifikáciami je Beida Group podporovaná medzinárodnými vyspelými výrobnými a testovacími zariadeniami a investíciami do výskumu a vývoja vo výške 3,1 % ročného objemu predaja, takže tento pancierový kábel z oceľovej pásky má bezkonkurenčné hlavné výhody.

Jeho izolačný materiál XLPE zaisťuje vynikajúci elektrický výkon a tepelnú odolnosť, plášť z PVC s dizajnom panciera z oceľovej pásky, na dosiahnutie silnej odolnosti proti vlhkosti, odolnosti proti korózii, odolnosti proti mechanickému poškodeniu, priameho uloženia do zeme bez dodatočnej ochrany, dokonale rieši inštalačný komplex nízkonapäťového prenosu energie, slabú adaptabilitu na životné prostredie, bezpečnostné riziká a iné bolestivé body, aby poskytoval globálnym zákazníkom stabilné a spoľahlivé riešenia prenosu energie.

Bežné typy káblov sú YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

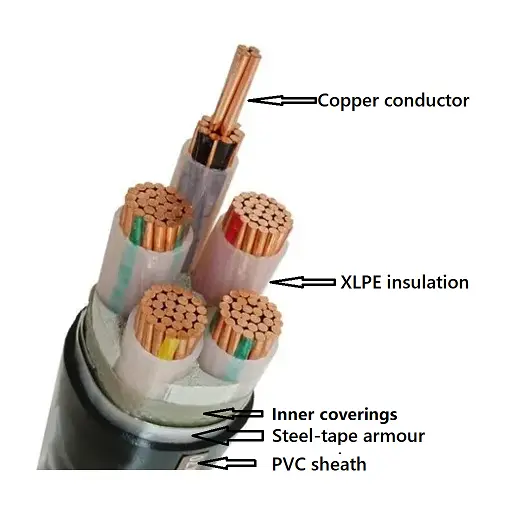

Štruktúra produktu

Xlpe Insulated Pvc Sheathed Sta Power Cable

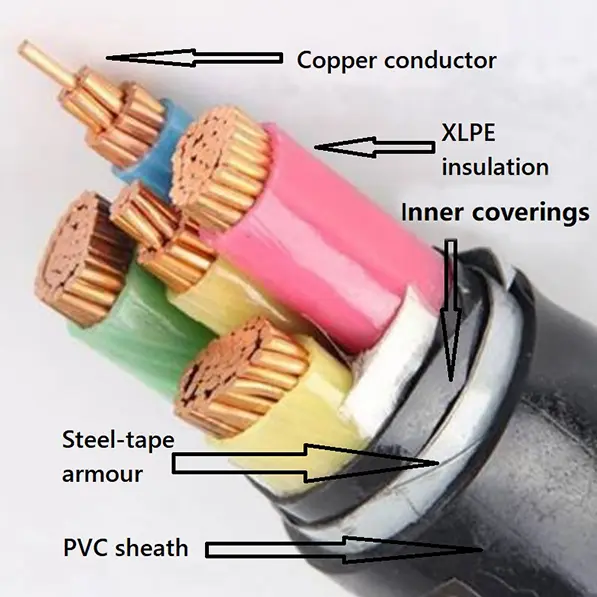

XLPE izolovaný napájací kábel STA s PVC plášťom sa skladá z medeného vodiča T1R, izolácie XLPE, PVC baliacej pásky a panciera z PVC.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008, Pre plochu prierezu nie je väčšia ako 6 mm², pevné kolo

možno použiť vodič triedy 1 podľa IEC 60228 a GB/T 3956-2008.

Izolácia: Hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Farba jadra: 1 jadro: červená alebo žltá alebo zelená alebo modrá alebo čierna

2 jadrá: červená, modrá alebo červená, čierna

3 jadrá: žltá, zelená, červená alebo červená, žltá, modrá

4 jadrá: žltá, zelená, červená, modrá alebo červená, žltá, modrá, čierna

5 jadier: žltá, zelená, červená, modrá, čierna alebo červená, žltá, modrá, čierna, zelená

Nad 5 kusov: biele jadrá s čiernym číslom alebo rôznofarebná stuha

Vnútorné poťahy: Vnútorné poťahy môžu byť extrudované alebo lapované. Materiály musia byť vhodné pre prevádzkovú teplotu kábla a kompatibilné s izolačným materiálom.

Pancier s oceľovou páskou: Vo viacžilových kábloch sa pancier aplikuje na vnútorné pokrytie vyhovujúce dvojitej oceľovej páske. Jednožilové káble na použitie na striedavý prúd. systémy pozostávajú z nemagnetickej oceľovej pásky.

Vonkajší plášť: Hrúbka plášťa, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Ohňovzdorný kábel: Okolo vodiča sa omotajú dve vrstvy sľudovej pásky.

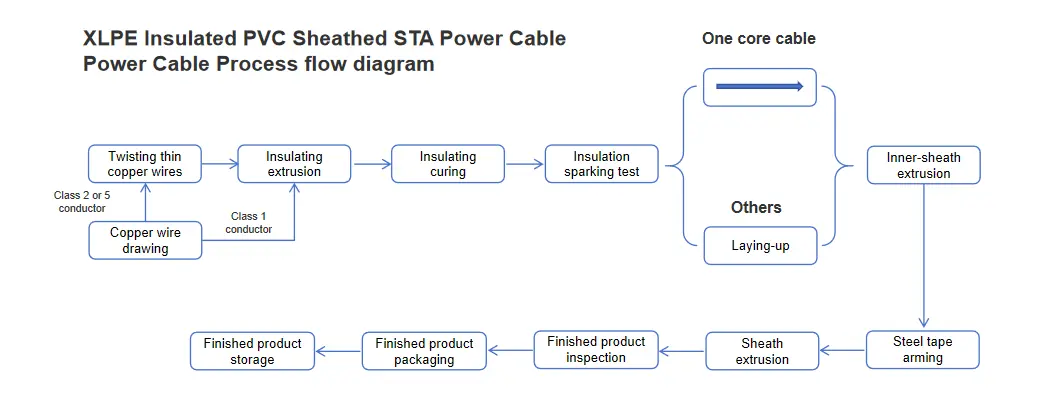

Vývojový diagram procesu

Xlpe Insulated Pvc Sheathed Sta Power Cable

Aplikácia produktu

Zosieťovaný polyetylén izolovaný PVC opláštený oceľovou páskou pancierový napájací kábel, pretože tento kábel s ochranou oceľovou páskou, vhodný pre rozvodnú sieť alebo priemyselné zariadenia na prenos energie.Môže byť zakopaný priamo pod zemou, môže byť inštalovaný v káblovom výkope alebo moste, kábel vydrží určitý tlak, ale nevydrží napätie.

Podmienky inštalácie produktu:

Teplota okolia pri inštalácii kábla Pri kábloch s PVC izoláciou alebo PVC plášťom alebo bezhalogénovým plášťom spomaľujúcim horenie nesmie byť okolitá teplota počas inštalácie nižšia ako 0 °C.

Minimálny polomer ohybu pre inštaláciu kábla

projektu	jednožilový kábel		viacžilový kábel
projektu	neozbrojené	obrnený	neozbrojené	obrnený
Minimálny polomer ohybu kábla pri inštalácii	20D	15D	15D	12D
Minimálny polomer ohybu káblov v blízkosti rozvodných skríň a koncoviek	15D	12D	12D	10D
Poznámka: D je vonkajší priemer kábla

Výkonnostný parameter

Menovité napätie: 0,6/1 kV

Testovacie napätie: 3,5 kV po dobu 5 minút bez poruchy

Pracovná teplota: -0ºC až +90ºC

Teplota skratu: +250 ºC

Prúdová kapacita v ampéroch (A)

Menovité napätie 0,6/1kV XLPE izolačný napájací kábel
prúdová kapacita v ampéroch (A)
Teplota okolia: vo vzduchu: 40 ℃, na zemi: 25 ℃
Teplota vodiča: 90 ℃
Koeficient tepelného odporu pôdy：1,0k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Počet jadra	Jedno jadro				Viac jadier
Plocha prierezu, mm²	Vo vzduchu		V zemi		Vo vzduchu		V zemi
Plocha prierezu, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Poznámka: Pancier jednožilových káblov je vyrobený z nemagnetických materiálov.
