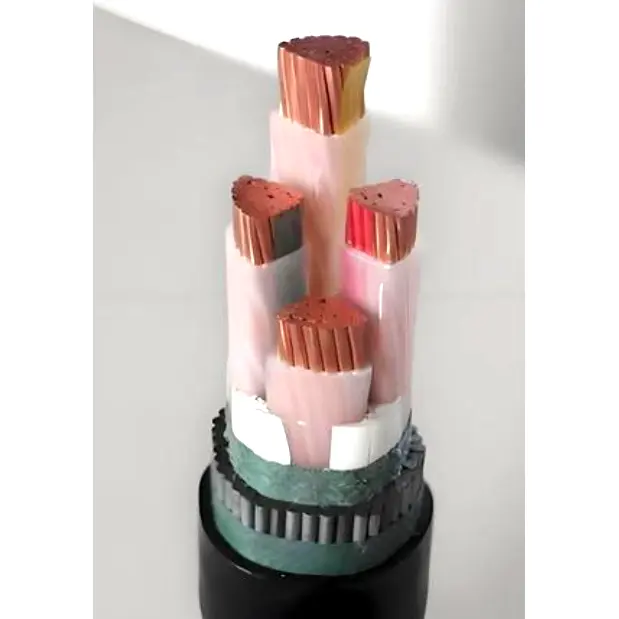

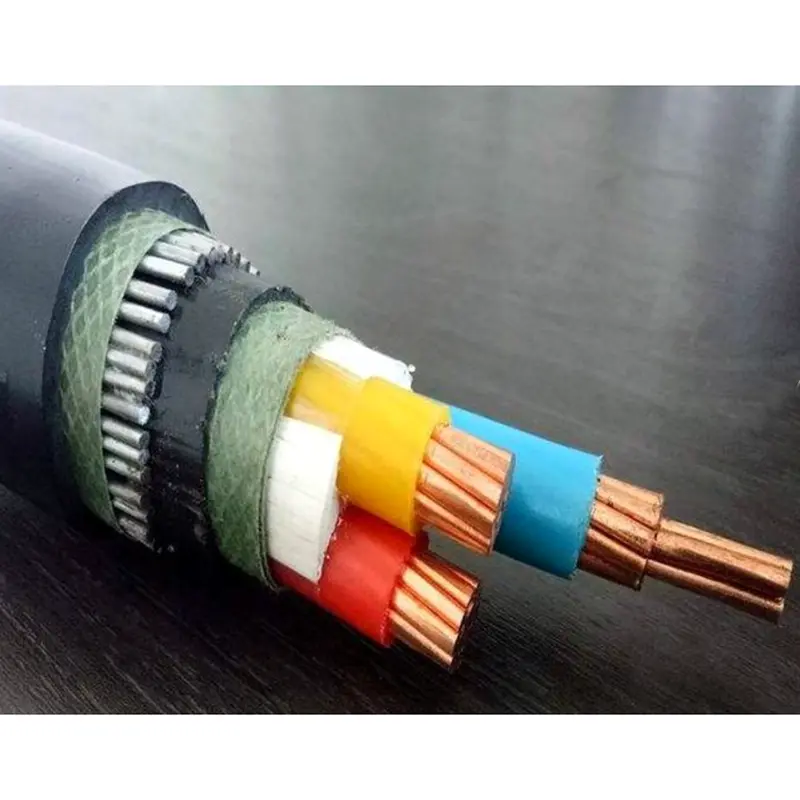

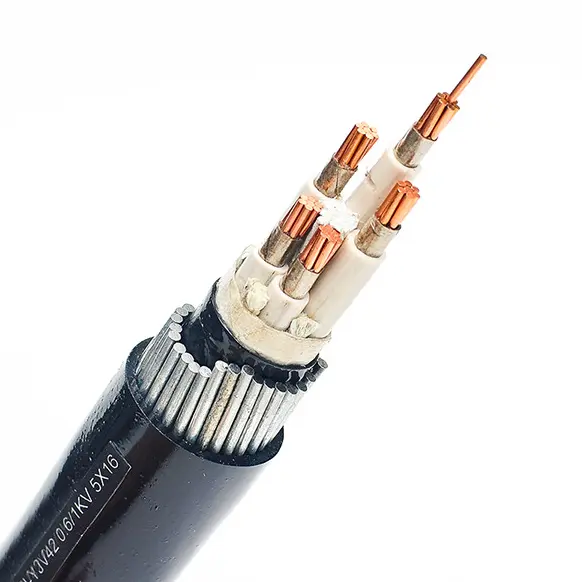

XLPE izolovaný napájací kábel SWA s PVC plášťom

XLPE izolovaný napájací kábel SWA s PVC plášťom sa skladá z medeného vodiča T1R, izolácie XLPE, PVC baliacej pásky Steel-weirs panciera a PVC plášťa.

Bežné typy káblov sú YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/PVC.

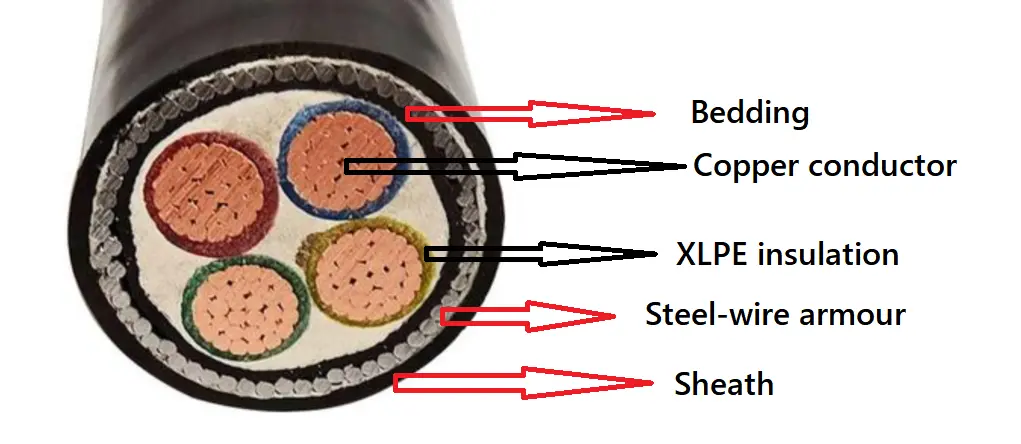

Štruktúra produktu

XLPE izolovaný napájací kábel SWA s PVC plášťom sa skladá z medeného vodiča T1R, izolácie XLPE, PVC baliacej pásky Steel-weirs panciera a PVC plášťa.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008, Pre plochu prierezu nie je väčšia ako 6 mm², pevné kolo

možno použiť vodič triedy 1 podľa IEC 60228 a GB/T 3956-2008.

Izolácia: Hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Farba jadra: 1 jadro: červená alebo žltá alebo zelená alebo modrá alebo čierna

2 jadrá: červená, modrá alebo červená, čierna

3 jadrá: žltá, zelená, červená alebo červená, žltá, modrá

4 jadrá: žltá, zelená, červená, modrá alebo červená, žltá, modrá, čierna

5 jadier: žltá, zelená, červená, modrá, čierna alebo červená, žltá, modrá, čierna, zelená

Nad 5 kusov: biele jadrá s čiernym číslom alebo rôznofarebná stuha

Vnútorné poťahy: Vnútorné poťahy môžu byť extrudované alebo lapované. Materiály musia byť vhodné pre prevádzkovú teplotu kábla a kompatibilné s izolačným materiálom.

Pancier z oceľových drôtov: Vo viacžilových kábloch sa pancier aplikuje na vnútorný kryt vyhovujúci oceľovým drôtom. Jednožilové káble na použitie na striedavý prúd. systémy pozostávajú z nemagnetických oceľových drôtov.

Vonkajší plášť: Hrúbka plášťa, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Ohňovzdorný kábel: Okolo vodiča sa omotajú dve vrstvy sľudovej pásky.

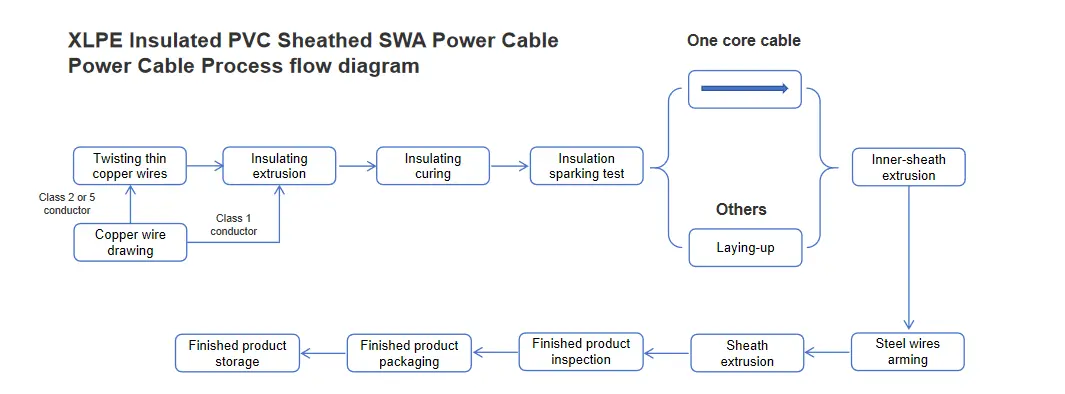

Vývojový diagram procesu

Výkonnostný parameter

Menovité napätie: 0,6/1 kV

Testovacie napätie: 3,5 kV po dobu 5 minút bez poruchy

Pracovná teplota: -5ºC až +90ºC

Teplota skratu: +250 ºC

Minimálny polomer ohybu: 15* vonkajší priemer;

Minimálny statický polomer ohybu: 10* vonkajší priemer;

Test kábla:

1. Skúška jednosmerného odporu vodiča: Jednosmerný odpor vodiča pri teplote 20 °C musí byť v súlade s normou GB/T 3956-2008, IEC 60228.

2. Test striedavého napätia: 3,5kV/5min, bez poruchy.

Odberový test:

1. Kontrola konštrukcie vodiča: Musí spĺňať technické požiadavky GB/T 3956-2008, IEC 60228.

2. Veľkosť izolácie, obloženia, pancierovania z oceľovej pásky a konštrukcie plášťa musia spĺňať požiadavky GB/T 12706.1-2020, IEC 60502.1.

Skúška tepelného predĺženia:

Postupy odberu vzoriek a testovania musia byť v súlade s ustanoveniami GB/T 2951.21-2008, IEC 60811-2-1, kapitola 9, a výsledky musia byť v súlade s ustanoveniami GB/T 12706.1-2020, IEC 60502.1.

Typový test:

Skúška mechanického a fyzického výkonu izolácie a plášťa musí spĺňať požiadavky GB/T 12706.1-2020 a IEC 60502.1.

Elektrický výkon musí byť v súlade s GB/T 12706.1-2020, IEC 60502.1

Skúška horenia jedného kábla musí byť v súlade s GB/T 19666-2019, IEC 60332.

Zbalený test ohňovzdornosti kábla spĺňa požiadavky GB/T 19666-2019, IEC 60332.

Skúška požiarnej odolnosti káblov musí spĺňať požiadavky GB/T 19666-2019 a IEC 60331.

Prúdová kapacita v ampéroch (A)

Balenie a dodanie

Podrobnosti o balení:

Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.

Prístav: Tianjin Port

Dodanie: po mori, letecky, expresne.
