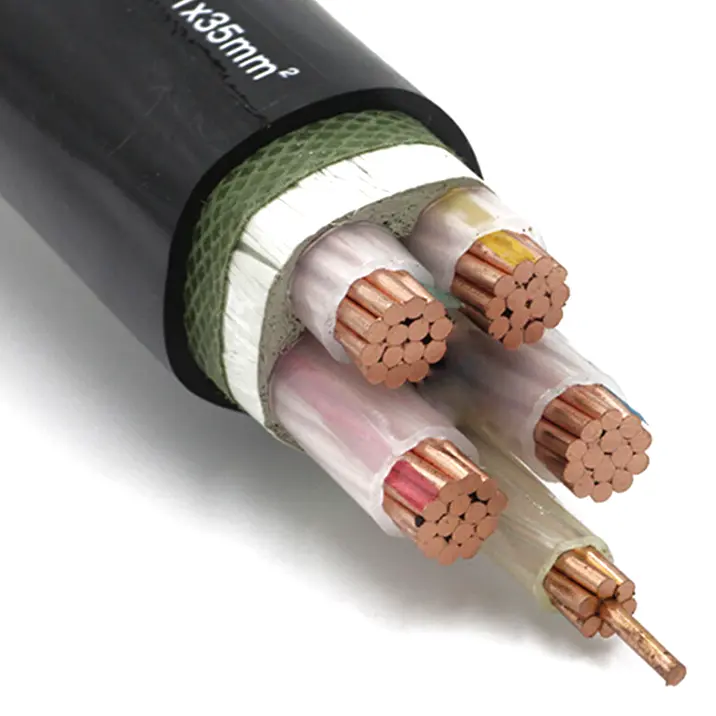

XLPE izolovaný nepancierový napájací kábel s PVC plášťom

XLPE izolované PVC opláštené nepancierové napájacie káble sú izolované materiálom XLPE, ktorý má vynikajúcu tepelnú odolnosť, odolnosť proti korózii a odolnosť proti prúdovým nárazom. V drsnom pracovnom prostredí môže stále fungovať stabilne, aby sa zabezpečila dlhodobá bezpečná prevádzka energetického systému. Výrobky s vysokou odolnosťou voči mechanickému poškodeniu, vhodné pre energetiku, hutníctvo, petrochemický priemysel a iné priemyselné komplexné environmentálne potreby. Či už ide o mestskú výstavbu, podzemné pokladanie elektrickej energie alebo vysokonapäťový prenos energie pre priemyselné zariadenia, napájací kábel Beida poskytuje komplexnú ochranu pre vašu bezpečnosť napájania.

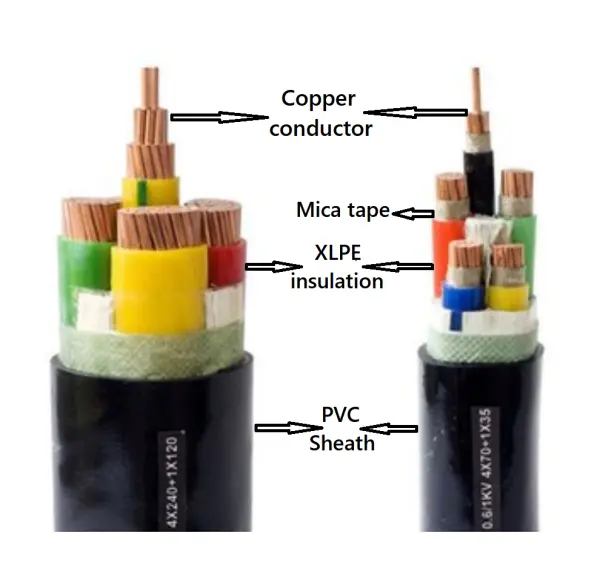

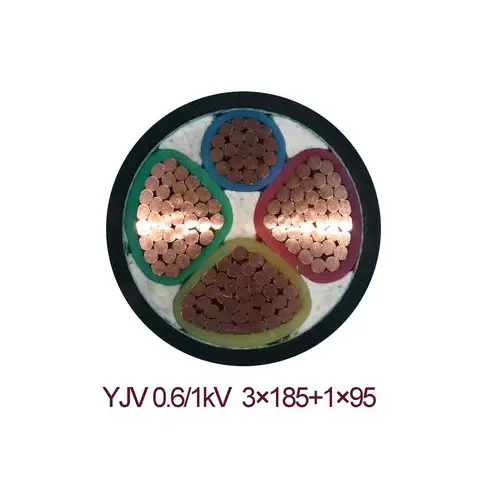

Štruktúra produktu

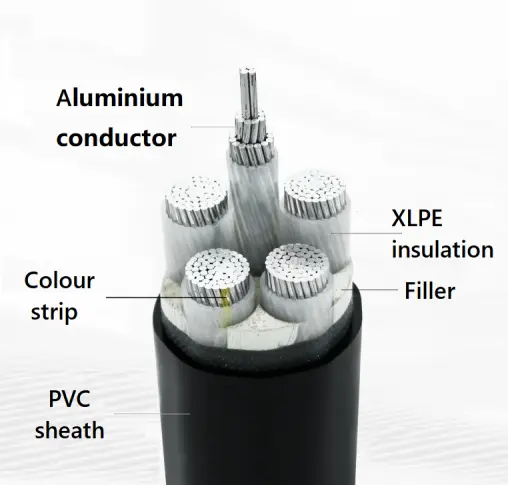

XLPE izolovaný nepancierový napájací kábel s PVC plášťom sa skladá z medeného vodiča T1R, izolácie XLPE a plášťa z PVC.

Vodič: Medený alebo hliníkový vodič, kruhový alebo tvarovaný, trieda 2 podľa IEC 60228

a GB/T 3956-2008, Pre plochu prierezu nie je väčšia ako 6 mm², pevné kolo

možno použiť vodič triedy 1 podľa IEC 60228 a GB/T 3956-2008.

Izolácia: Hrúbka izolácie, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Farba jadra: 1 jadro: červená alebo žltá alebo zelená alebo modrá alebo čierna

2 jadrá: červená, modrá alebo červená, čierna

3 jadrá: žltá, zelená, červená alebo červená, žltá, modrá

4 jadrá: žltá, zelená, červená, modrá alebo červená, žltá, modrá, čierna

5 jadier: žltá, zelená, červená, modrá, čierna alebo červená, žltá, modrá, čierna, zelená

Nad 5 coes: biele jadrá s čiernym číslom resp

Vonkajší plášť: Hrúbka plášťa, vlastnosti materiálu musia byť podľa IEC 60502 a GB/T 12706.

Kábel spomaľujúci horenie: Musí sa použiť materiál vonkajšieho plášťa z PVC spomaľujúci horenie. Triedy spomaľovača horenia možno rozdeliť do troch kategórií: zväzok A, B a C.

Ohňovzdorný kábel: Okolo vodiča sa omotajú dve vrstvy sľudovej pásky.

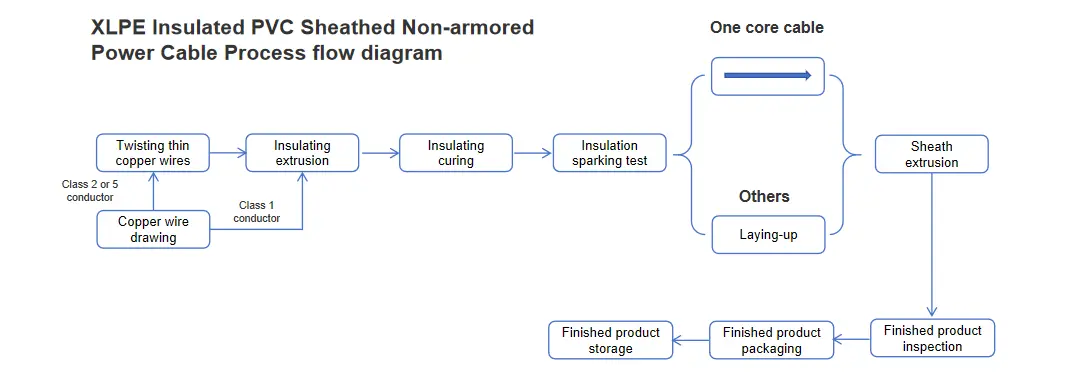

Vývojový diagram procesu

Aplikácia produktu

Používa sa na mestskú distribúciu elektrickej energie a prenos nízkonapäťovej elektrickej energie.

Používa sa v továrňach, baniach a na iných miestach na napájanie strojných zariadení a osvetľovacích zariadení.

V obytných a komerčných budovách sa používa na rozvod elektrickej energie v rámci konštrukcie, ako je osvetlenie, výťahy, zásuvky a pod.

Prevencia

Dlhodobá prevádzková teplota kábla nesmie presiahnuť 90ºC.

Počas skratu nesmie maximálna teplota kábla presiahnuť 250ºC.

Káble sa nesmú používať nad menovité napätie.

Tento typ kábla nemožno použiť priamo pod zem.

Jednožilové káble nie je možné ukladať priamo do magnetických kovových rúr alebo do káblových žľabov s krytmi.

Káble sa nesmú používať nad menovité napätie.

Výkonnostný parameter

Menovité napätie: 0,6/1 kV

Testovacie napätie: 3,5 kV po dobu 5 minút bez poruchy

Odpor vodiča: Odpor vodiča 20 ℃ musí byť v súlade s IEC 60228 alebo GB/T 3956.

Pracovná teplota: -5ºC až +90ºC

Teplota skratu: +250 ºC

Minimálny polomer ohybu: 15* vonkajší priemer;

Minimálny statický polomer ohybu: 10* vonkajší priemer;

Spomaľovač horenia: podľa IEC 60332 alebo GB/T 19666

Požiarna odolnosť: podľa IEC 60331 alebo GB/T 19666.

Prúdová kapacita v ampéroch (A)

Popredajné služby a služby

1. Technické služby: Skupina Tianjin Beida môže poskytnúť potrebné technické služby na základe skutočných požiadaviek zákazníkov, ako napríklad technické poradenstvo pri výbere vodičov a káblov, kladení a inštalácii, testovanie na mieste atď.

2. Riešenie problémov s kvalitou: Po obdržaní spätnej väzby od používateľov týkajúcej sa problémov s kvalitou elektrických vodičov a káblov, BD Cable Group poskytne odpoveď do 24 hodín. Na základe skutočnej situácie na mieste ponúkneme riešenia problémov alebo vyšleme na miesto profesionálnych technikov, ktorí budú riešiť problémy s kvalitou.

3. Údržba alebo výmena elektrických vodičov a káblov: Ak sa počas záručnej doby elektrických vodičov a káblov vyskytnú akékoľvek problémy s kvalitou spôsobené chybami v kvalite produktu v materiáloch, dizajne alebo výrobnom a výrobnom procese vodičov a káblov a tieto problémy sa vyskytnú počas bežného skladovania, kladenia, inštalácie alebo bežného používania, spoločnosť bude zodpovedná za bezplatnú opravu alebo výmenu.

4. Počas prepravy a procesu inštalácie elektrických vodičov a káblov pri akomkoľvek poškodení káblov spôsobených nesprávnym používaním používateľmi (ako sú škrabance, odreniny, nedostatočný polomer ohybu, ktorý vedie k poškodeniu izolácie a plášťa a problém s kvalitou pri kladení káblov pri nízkej teplote atď.), skupina Beida pomôže zákazníkom vyriešiť tieto problémy s kvalitou.

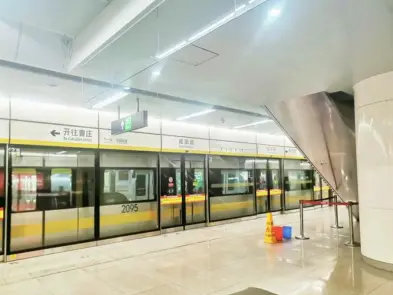

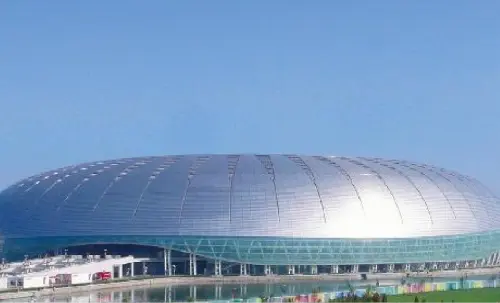

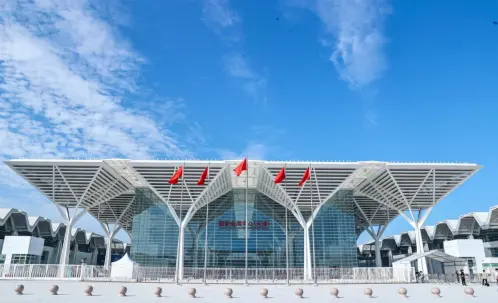

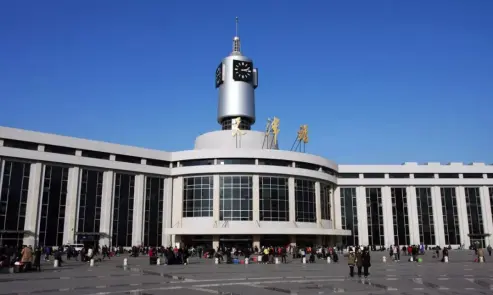

Postupné prípady

Ako vysokovýkonný napájací kábel XLPE izolovaný nepancierový napájací kábel s PVC plášťom nielenže spĺňa národné normy ochrany životného prostredia, ale aj jeho vysoká teplotná odolnosť a ultrafialová odolnosť ho robia obzvlášť vhodným pre vonkajšie alebo vysokoteplotné prostredie. Či už je studená zima alebo horúce leto, tento kábel zaisťuje stabilný prenos sily, zachováva vynikajúci výkon aj po dlhom používaní, znižuje frekvenciu údržby a výmeny a tým výrazne znižuje náklady na prevádzku. Okrem toho má materiál plášťa z polyvinylchloridu (PVC) vlastnosti s nízkym obsahom dymu a bez halogénov, čo zabraňuje tvorbe toxického dymu v prípade požiaru, čím sa ďalej zvyšuje bezpečnosť prostredia používania.

Balenie a dodanie

Podrobnosti o balení:

Je určená množstvom a požiadavkami, ktoré kupujete. Dá sa dohodnúť.

Prístav: Tianjin Port

Dodanie: po mori, letecky, expresne.
